Кабина машиниста тепловоза ТЭМ7



 (рис. 121) имеет сварной металлический каркас, выполненный из катаных и гнутых профилей, с тонколистовой наружной обшивкой. В каркасе установлены кондуиты для прокладки проводов электрооборудования, а также различные бонки, планки, кронштейны и крепежные детали, предназначенные для установки и крепления располагаемого в кабине оборудования. Внутренняя обшивка кабины состоит из деревянных брусков, противошумной мастики, нанесенной на обшивочные листы, утепляющего супер-тонкого стекловолокна и декоративного пластика.

Оборудование в кабине установлено с учетом эргономических данных человека среднего роста. Остекление кабины обеспечивает хорошую обзорность машинисту при работе и достаточную внутреннюю освещенность в дневное время. Передние и задние стекла оборудованы стеклоочистителями и теневыми щитка-ми-светофильтрами. На боковых стенках имеются выдвижные стекла, фиксирующиеся в закрытом положении винтовыми упорами. Под выдвижными стеклами установлены удобные откидные мягкие подлокотники. По обеим сторонам выдвижных окон снаружи кабины установлены откидывающиеся ветровые щитки. На рабочих местах машиниста и помощника установлены поворотные и регулируемые по высоте мягкие кресла. Кабина имеет две входные боковые двери, снабженные замками. На передней стенке кабины имеется дверь входа в высоковольтную камеру. Дверь имеет автоблокировку, обесточивающую электроаппараты при ее открывании. В кабине имеется откидной умывальник, вмонтированный в шкаф. Водяной бак умывальника установлен в потолке. Заправка бака водой осуществляется снаружи через заправочную трубу, расположенную под рамой тепловоза. В баке имеется электроподогреватель.

Для отопления кабины имеется калорифер, а на рабочих местах машиниста и помощника в полу установлены водяные подогреватели, закрытые гофрированными алюминиевыми листами. Над рабочим местом машиниста имеется светильник зеленого освещения. На потолке установлены вентиляторы, которые можно использовать как антиобледенители окон, направляя на них поток теплого воздуха. Кабина оборудована огнетушителями, радиостанцией, медицинской аптечкой, розетками для бытовой электроплитки напряжением 110 В.

В кабине установлено оборудование, необходимое для управления тепловозом (пульты управления, тормозные краны машиниста и т. д.). Снаружи кабины в верхней части лобовых стенок имеются сигнализаторы для указания места нахождения машиниста при управлении тепловозом в одно лицо.

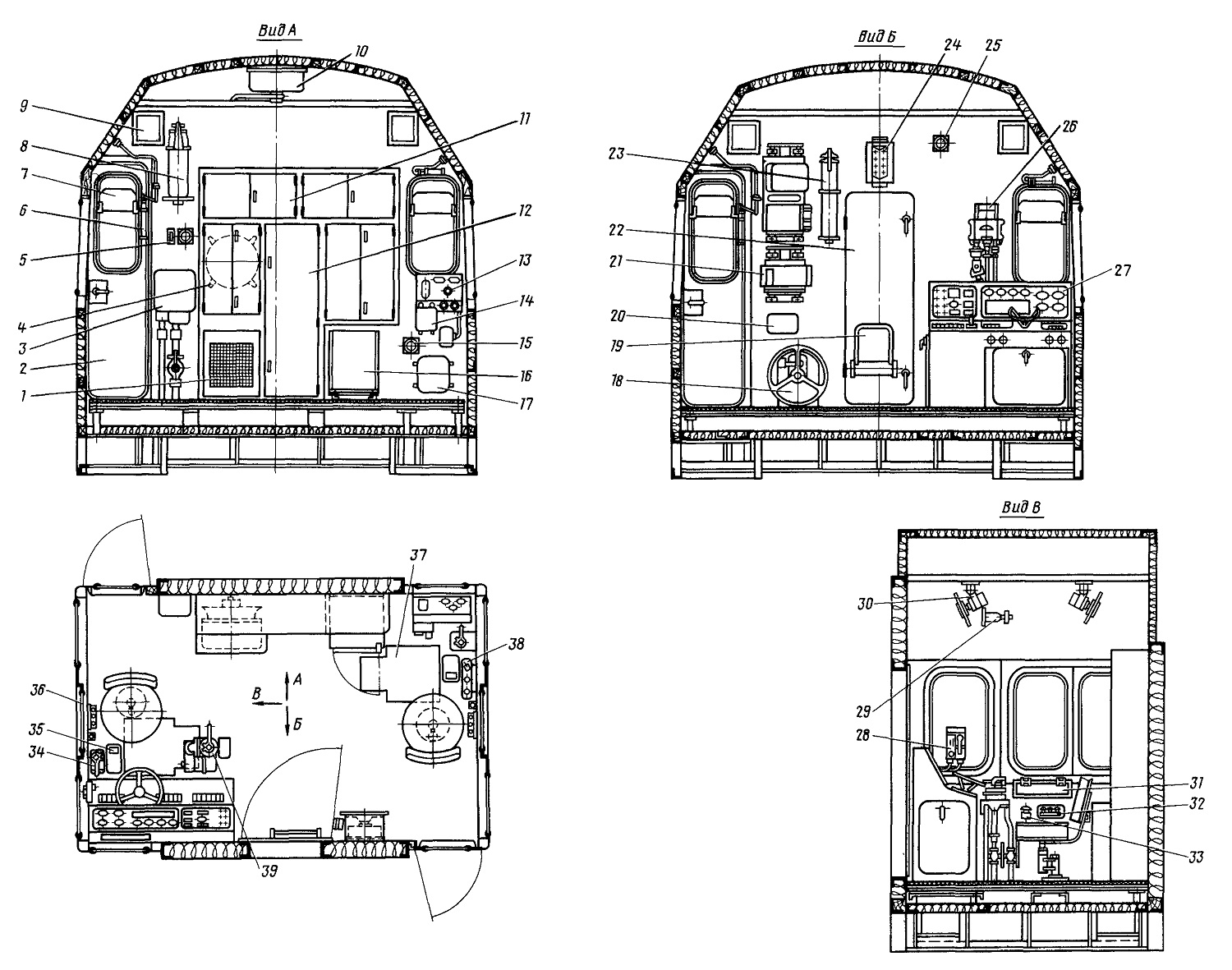

Рис. 121. Кабина машиниста:
1—панель калорифера; 2—дверь; 3—электропневматический клапан ЭПК-150 НСБ; 4— шкаф умывальника; 5—выключатель освещения; 6—цилиндр стеклоочистителя; 7—теневой щиток; 8—огнетушитель; 9—крышка указателя нахождения машиниста; 10—бак водяной умывальника; 11—шкаф инструментальный; 12— шкаф для одежды; 13—пульт помощника; 14—пульт радиостанции; 15—розетка бытовой электроплитки; 16—бытовой холодильник; 17—фильтр АЛСН; 18— привод ручного тормоза; 19—откидное сиденье; 20—реле давления компрессора; 21—радиостанция; 22—дверь в высоковольтную камеру; 23—огнетушитель; 24—светофор АЛСН; 25-термометр воды умывальника; 26—скоростемер; 27—пульт машиниста; 28—пульт радиостанции; 29—светильник зеленого света; 30— вентилятор бытовой; 31—подлокотник откидной; 32—кнопки свистка, тифоиа и проверки БКВ; 33—кнопка БКБ; 34—вспомогательный кран тормоза; 35—педаль песочницы; 36— окно; 37—грелка ног; 38—выносной пульт; 39—тормозной кран машиниста
