Глава VII ЭКИПАЖНАЯ ЧАСТЬ ТЕПЛОВОЗА ТЭМ7
КУЗОВ И РАМА ТЕПЛОВОЗА ТЭМ7
Кузов тепловоза ТЭМ7
(рис. 120) капотного типа состоит из
следующих основных частей: аккумуляторного помещения 3, кабины машиниста
5, кузова высоковольтной камеры 8, кузова машинного помещения 9, кузова
14 холодильной камеры, бункеров 1 песочниц, расположенных с обоих концов
кузова.
Два передних песочных бункера объединены с кузовом холодильной камеры, а
два задних — с аккумуляторным помещением.
Кузова высоковольтной и холодильной камер приварены к главной раме
тепловоза. Кабина машиниста установлена на четырех резиновых
амортизаторах, доступ к которым осуществляется через съемные листы 6
снаружи кабины. Кузов машинного помещения прикреплен к главной
раме болтами через окна, расположенные в нижнем швеллере с внешней
стороны кузова, закрытые съемными крышками 10. К кузовам холодильной и
высоковольтной камер машинное помещение прикреплено клиновыми
соединениями. Стыки между основными частями кузова закрыты стыковыми
поясами 7 с резиновыми уплотнениями.

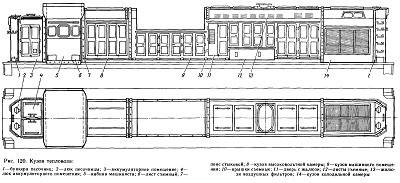

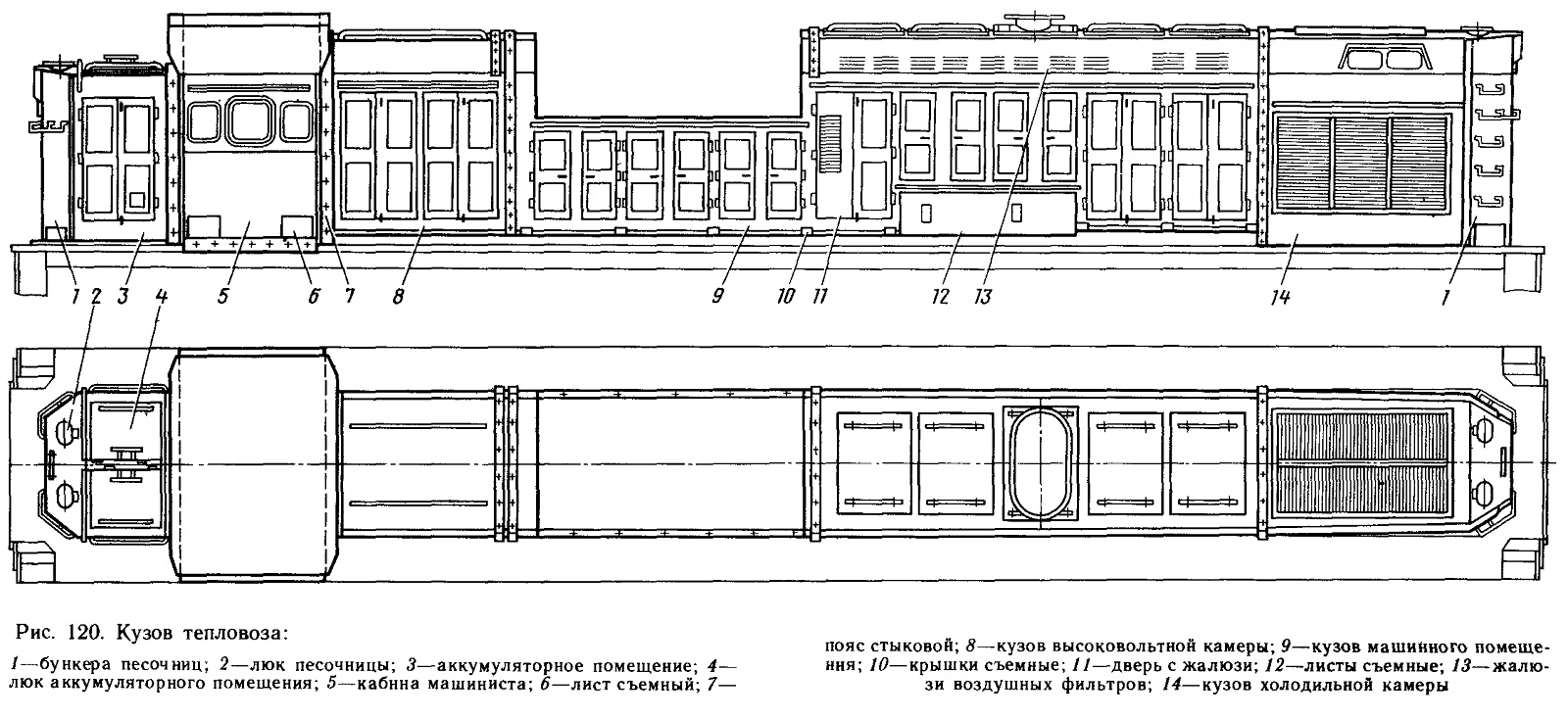

Рис. 120. Кузов тепловоза
