ПОЛУПРОВОДНИКОВЫЕ И ЭЛЕКТРОННЫЕ УСТРОЙСТВА ТЕПЛОВОЗА ТЭМ7
Блоки выпрямительные кремниевые типа БВК тепловоза ТЭМ7
Блоки выпрямительные кремниевые типа БВК предназначены
для преобразования сигналов от датчиков тепловоза к системе регулирования.
Блоки представляют собой
набор выпрямителей и других полупроводниковых элементов, соединенных
определенным образом. Элементы блоков расположены на печатных платах.
Подключение блоков в схему тепловоза осуществляется при помощи специального
разъема типа РША. Принципиальные электрические схемы и маркировка контактов
штепсельных разъемов блоков приведены на рис. 104, 105, 106, 107.
Основные технические данные приведены в табл. 7.
Таблица 7
|
Типоиспол- |
Назначение в схеме тепловоза |
Обозиа- |
Тип |
Значение |
|
|
неиие |
|
1ение по схеме |
|
тока, А |
напряжения, В |
|
БВК- 140УЗ |
Выпрямитель питания трансформатора коррекции |
Д1-Д8 |
Д231А |
15 |
300 |
|
|
Цепь стабилизации |
Сф Сст Rct |
ЭТО-4-150-50 + 20 ЭТО-4-150-50 4-20 РС-25 |
0,01 0,01 |
100 100 |
|
БВК-220АУЗ |
Выпрямитель питания трансформатора постоянного напряжения |
/ |
Д231А |
1,5 |
100 |
|
|
Выпрямитель питания индуктивного датчика |
// |
Д231А |
0,5 |
10 |
|
|
Диод разделительный |
Д9 |
Д231А |
1,5 |
100 |
|
|
Стабилитроны |
Ст2 |
Д815А |
0,4 |
5,6 |
|
БВК-250УЗ |
Выпрямитель питания трансформаторов постоянного тока |
В2 |
Д231А |
3 |
160 |
|
|
Резервный выпрямитель |
В1 |
Д231А |
3 |
160 |
|
|
Диоды селективного узла |
Д4 |
Д231А |
0,2 |
50 |
|
БВК-320УЗ |
Выпрямители питания трансформаторов постоянного то- |
Bl, В2, ВЗ |
Д231А |
3 |
160 |
|
|
Диоды селективного узла |
Д1-Д4 , |
Д231А |
0,5 |
20 |
|
|
Стабилитроны |
СТ1, СТ2 |
Д815Б |
0,7 |
6,8 |

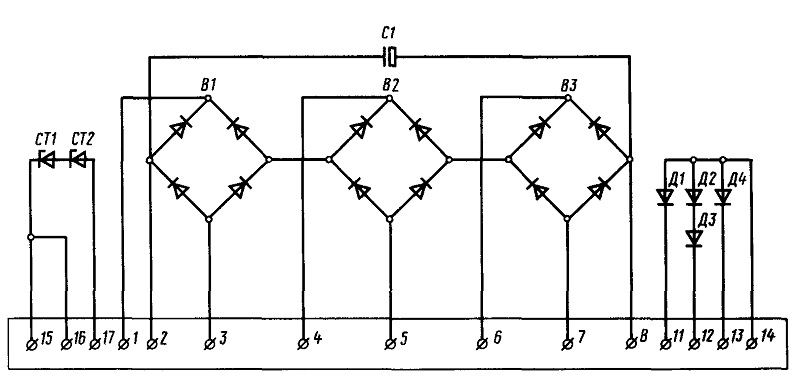

Рис. 107. Принципиальная электрическая схема и маркировка контактов штепсельного разъема блока БВК-320УЭ
