Электрическая принципиальная схема тепловоз ТЭМ7
Маркировка проводов тепловоза ТЭМ7
Маркировка проводов состоит из основной общей цифровой части и дописываемого после точки порядкового номера провода. Общая цифровая часть указывает на то, что все провода данной группы непосредственно соединены друг с другом на одном из монтажных элементов или на зажимах аппарата. Порядковый номер позволяет различать провода одной группы. Общая часть маркировки проводов электрической схемы остается неизменной до тех пор, пока в цепи провода не встретится нагрузка (катушка аппарата, резистор и т. д.) или контакт любого вида. После прохождения элемента схемы общая часть маркировки меняется. Маркировка проводов, приведенная на электрической схеме, полностью соответствует фактически выполненной на тепловозе.
Символическое обозначение аппаратов тепловоза ТЭМ7
На тепловозе выполнено символическое обозначение
аппаратов управ-ления, установленных на лицевой стороне пульта. Символы,
характеризующие назначение аппаратов, нанесены на декоративные панели и
таблички методом травления с последующей окраской линий в разные цвета.
Так, например, автоматическому выключателю ВкА8 «Возбуждение»
соответствует символ, изображенный на рис. 85, а, тумблеру Т628
«Освещение номерных знаков» соответствует символ, изображенный
на рис. 85, б, электротермометру ЭТ1 «Масло дизеля на выходе»
соответствует символ, изображенный на рис. 85, в с коричневой окраской
линий, а электротермометру ЭТ2 «Вода дизеля на выходе»— такой же символ
с зеленой окраской. Символы приборов, контролирующих топливо,— желтого
цвета, остальные символы— синие. Расшифровка символических обозначений
на пульте управления приведена на рис. 86.
За время выпуска тепловозов в электрическую схему периодически вносятся изменения, так что схема конкретного тепловоза может несколько отличаться от схемы, приведенной в настоящей книге.

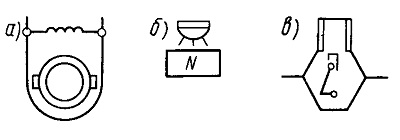

Рис. 85. Символы на пульте: а—«Возбуждение тягового генератора»; б— «Освещение номерных знаков»; в—термометр «Масло дизеля на выходе»

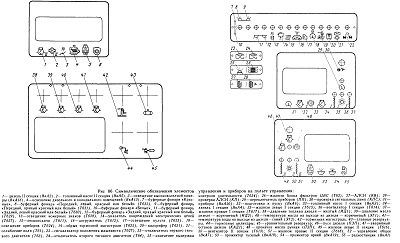

Рис 86 Символические обозначения элементов управления и приборов на пульте управления:
