ФОРМИРОВАНИЕ ТЯГОВЫХ ХАРАКТЕРИСТИК ГЕНЕРАТОРА ТЕПЛОВОЗА ТЭМ7





Селективный узел тепловоза ТЭМ7

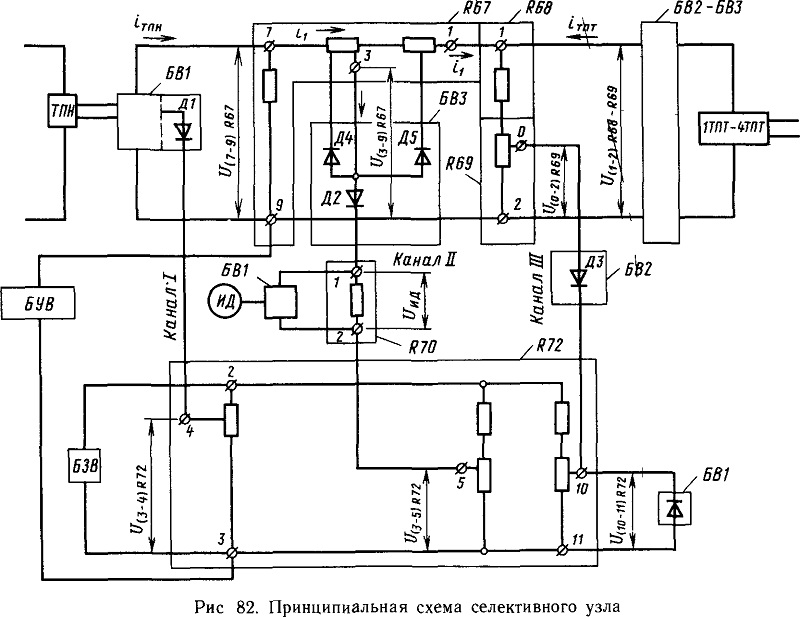

Селективный узел выбирает (селектирует) сигнал обратной связи и при помощи диодов Д1, Д2 и ДЗ (см. рис. 82) сравнивает их с сигналами задания. На резисторы селективного узла подаются токи обратной связи Iтпт и Iтпт (мгновенные значения) от выпрямительных мостов трансформаторов ТПТ и ТПН. Минусовые выходы выпрямительных мостов трансформаторов соединены вместе.



Токи обратной связи, протекая по резисторам селективного узла, образуют на них падение напряжения, пропорциональное току двух максимально загруженных двигателей — U (1-2)  R68, напряжению генератора U(7-9)R67 и произведению тока и напряжения (мощности) генератора U Минусовые точки резисторов селективного узла U (9 на R67 и 2 на R69) соединены с минусовой точкой резистора задания (3 на R72) через управляющую обмотку магнитного усилителя блока управления возбуждением генератора, а плюсовые точки разделяются диодами. Схема составлена таким образом, что каждая пара сигналов — обратная связь и задание — действуют встречно. Каждая пара сигналов с включенными в их цепь разделительными диодами и обмоткой управления магнитного усилителя в БУВ образуют канал регулирования, в котором под действием разности сигналов протекает ток определенной величины (сигнал рассогласования). Каналы регулирования включены следующим образом:

канал I — регулирование напряжения — диод Д1, зажим 4 на R72

канал II — регулирование мощности — диод Д2, зажим 5 на R72

канал III — регулирование отсечки тока — диод ДЗ, зажим 10 на R72.

Работа каналов регулирования происходит не одновременно. В открытом состоянии находится тот канал, сигнал обратной связи которого превышает сигнал задания. В этом случае разделительный диод пропускает ток. Два других канала будут закрыты, так как сигнал обратной связи на них будет меньше, чем сигнал задания, и разделительные диоды не пропустят ток.









Рис. 82
