СИСТЕМА ЦЕНТРАЛИЗОВАННОГО ВОЗДУХОСНАБЖЕНИЯ (ЦВС)
ТЕПЛОВОЗА ТЭМ7
На тепловозе ТЭМ7 применено централизованное воздухоснабжение (ЦВС) для
охлаждения тягового
генератора, тяговых двигателей, выпрямительной установки, пучка кабелей
от генератора к выпрямительной установке и управляемого выпрямителя
возбуждения. Принципиальная схема ЦВС показана на рис. 72. Осевой
вентилятор, приводимый от вала тягового генератора через упругую муфту и
конический редуктор, нагнетает засасываемый через блок фильтров воздух
по каналам, расположенным в раме тепловоза, к охлаждаемым машинам и
аппаратам.
С тепловоза № 0050 для улучшения вентиляции воздух подведен в
аккумуляторный отсек.

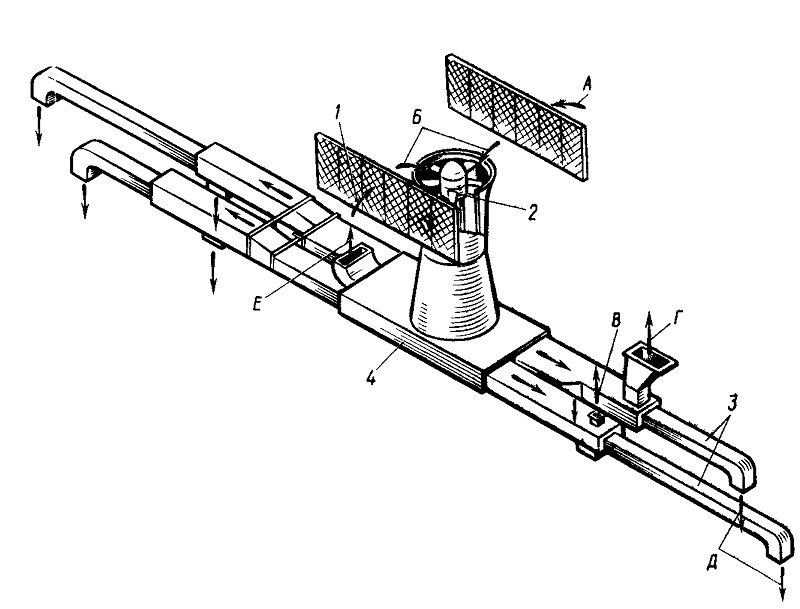

Рис. 72. Схема централизованного воздухоснабжения (ЦВС):
1— фильтры, 2— осевой вентилятор, 3— воздуховоды системы в главной раме
тепловоза, 4— распределительный резервуар’ А—воздух из атмосферы;
Б—очищенный воздух; В—воздух к управляемому выпрямителю возбуждения,
Г—воздух к выпрямительной установке; Д—воздух к тяговым двигателям;
Е—воздух к тяговому генератору
