ВОДЯНАЯ СИСТЕМА ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7





Расширительный водяной бак дизеля 2-2Д49 тепловоза ТЭМ7





 (рис. 69) предназначен для компенсации объемного расширения воды при нагревании, пополнения системы водой, сбора пара и создания напора на всасывании водяных насосов.

Бак 3 сварной из листовой стали емкостью 200 л. Объем воды между метками верхнего и нижнего уровней —95 л. Объем, соответствующий верхнему уровню, 160 л. Внутренняя полость бака разделена двумя перегородками. Подпиточны-ми трубами бак соединен со всасывающими магистралями каждого водяного насоса дизеля. Заливная горловина 8 бака закрыта крышкой с встроенным паровоздушным клапаном 1. На передней стенке установлено водомерное стекло, а также датчик-реле 2 уровня, сигнализирующий о снижении уровня воды ниже допустимого предела. Для предотвращения переполнения бака водой при заполнении его через горловину имеется труба с краном 5. При закрытом кране по трубе 4 осуществляется пополнение бака водой ручным насосом «Родник» 34 через соединительную головку 7. При работе тепловоза кран 5 должен быть закрыт. Под краник водомерного стекла 10 установлена воронка 12 с трубкой, вваренной в трубу

6 ниже крана 5. Уплотнение водомерного стекла в кране 11 осуществляется резиновым кольцом. Крепление бака осуществляется упором 23 и резьбовыми соединениями 19, 20, 22.

Уплотнение заливочной горловины в месте прохода через крышку кузова осуществляется кольцевой прокладкой 31.

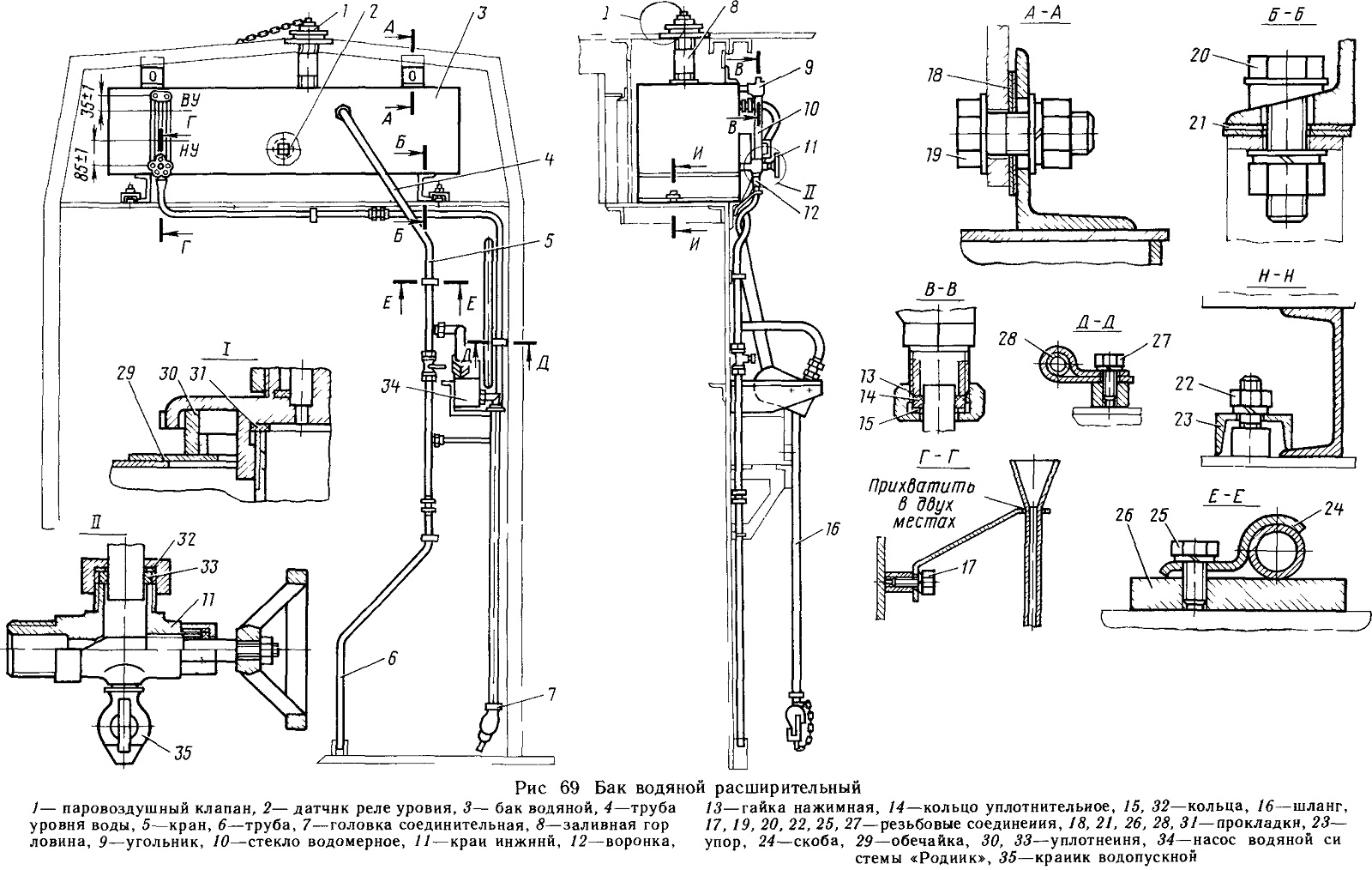

Рис 69 Бак водяной расширительный
