ВОДЯНАЯ СИСТЕМА ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7

Водяная система дизеля (рис. 68) закрытого типа с принудительной циркуляцией воды имеет два самостоятельных контура охлаждения (горячий коитур, холодный контур), каждый из которых имеет свой трубопровод, водяной насос, секции холодильника и общий вентилятор охлаждения.

Система предназначена для отвода тепла, выделяющегося при работе

дизеля, для обогрева кабины машиниста и осуществления прогрева дизеля перед запуском от постороннего источника тепла.

Горячий (основной) контур предназначен для охлаждения выхлопных коллекторов, корпуса турбокомпрессора, втулок и крышек цилиндров дизеля. В холодное время года вода горячего контура используется для подогрева топлива в топливоподогре-вателе, обогрева кабины машиниста.

Водяным насосом 46, левым по ходу тепловоза, вода нагнетается в охлаждающие полости дизеля 42 и турбокомпрессор. Нагретая вода отводится от дизеля в секции 53 холодильника тепловоза и далее во всасывающую полость водяного насоса 46. В холодное время часть воды из водяной полости левого выхлопного коллектора дизеля отводится на обогрев в топливоподогреватель 29, калорифер 32, обогреватели пола кабины машиниста 34 и 65.

Холодный контур предназначен для отвода тепла от охладителя наддувочного воздуха и охладителей масла дизеля.

Водяным насосом 63, правым по ходу тепловоза, вода нагнетается в маслоохладитель 22 дизеля, секции 3 холодильника. Охлажденная вода далее прокачивается через маслоохладитель 59, холодильник наддувочного воздуха 64 и поступает во всасывающий патрубок водяного насоса 63.

Контроль температуры воды дизеля осуществляется дистанционным термометром 51, измеритель которого установлен в горячем контуре на выходе воды из дизеля, а указатель — на пульте кабины машиниста. На трубопроводе выхода воды из дизеля (горячий контур) и входа воды в маслоохладитель (холодный контур) установлены датчики реле температуры 58 и 60, которые подают сигнал на открытие жалюзи холодильника и на снятие нагрузки с дизеля (при превышении максимально допустимой температуры воды).

Терморегуляторы 66 (в горячем и холодном контурах) автоматически
управляют частотой вращения вентилятора холодильника, поддерживая температуру воды в оптимальных пределах.

Для контроля температуры воды в холодном контуре перед входом в маслоохладитель установлен измеритель дистанционного термометра

4, а указатель — на пульте в кабине машиниста.

Для периодических замеров температуры воды в горячем и холодном контурах установлены грибки под ртутные термометры. Для периодических замеров давления воды в системе установлены грибки под манометры и грибки под мановакуум-метры.

Отвод пара и воздуха осуществляется с помощью паровоздушных трубок в расширительный бак 12, который соединен подпиточными трубами с всасывающими патрубками водяных насосцв 46 и 63.

Водомерное стекло 13 предназначено для контроля уровня воды в расширительном баке. На боковой поверхности бака нанесены две черты с надписями В.У.— верхний уровень воды и Н.У.— нижний уровень воды. Уровень воды в баке должен находиться между этими отметками. Заливная горловина 9, расположенная в верхней части бака, закрывается крышкой, в которой вмонтирован паровоздушный клапан 8. Для сообщения бака с атмосферой при заправке снизу тепловоза или перед снятием крышки с паровоздушным клапаном 8 имеется вестовая труба с краном 6.

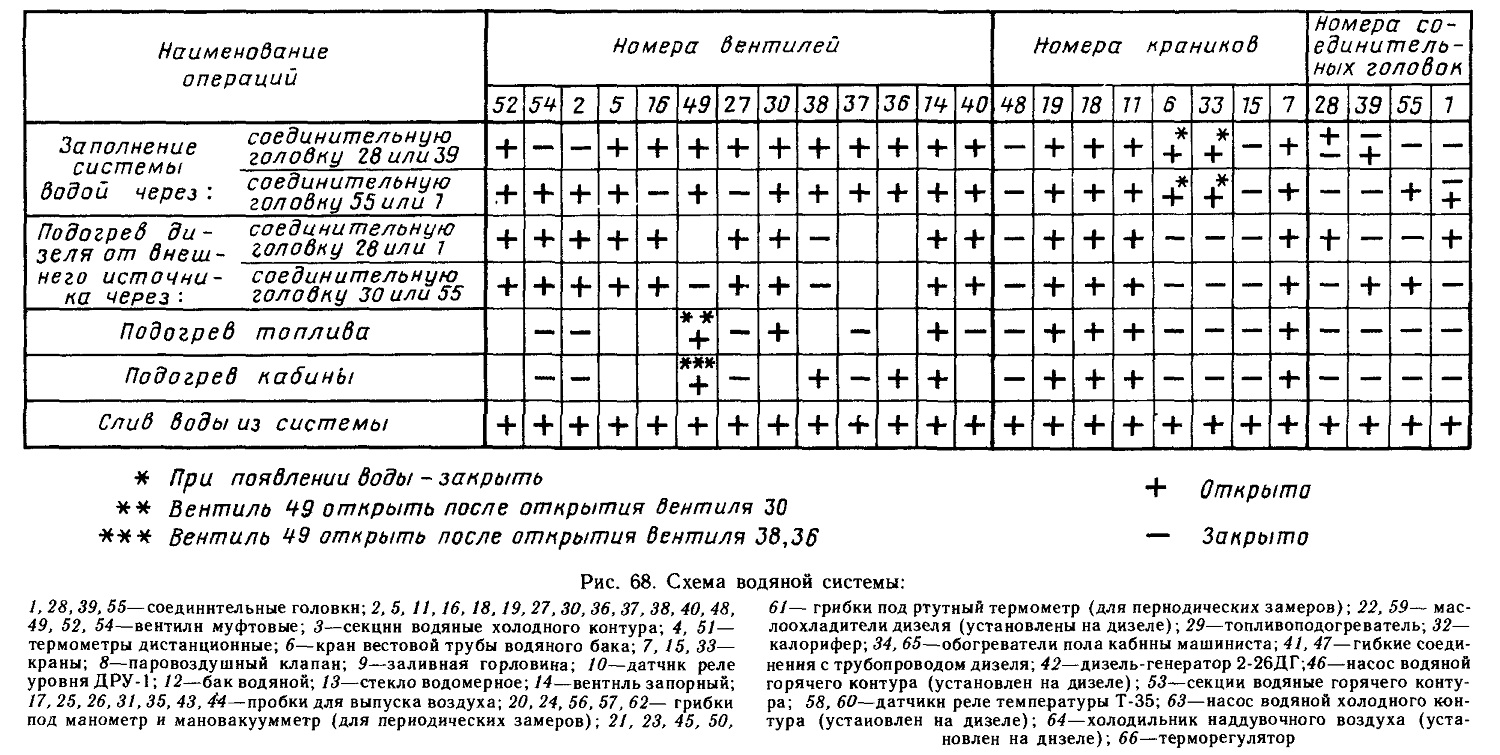

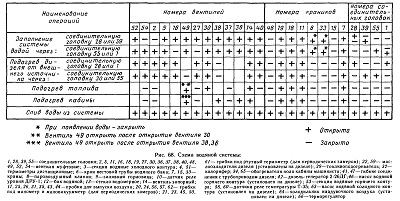

Положение вентилей, краников и соединительных головок при работе дизеля, включении обогрева, прогреве топлива, прогреве дизеля от внешнего источника, при заполнении системы водой и сливе воды из системы указано в таблице на рисунке.

На подпиточных и паровоздушных трубах установлены вентили

11, 18, 19 и краник 7 с целью отсоединения водяного бака от системы при опрессовке водяных полостей дизеля.

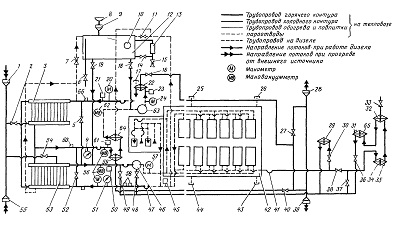

Рис. 68. Схема водяной системы:
