Фильтр топлива грубой очистки дизеля 2-2Д49 тепловоза ТЭМ7

ТОПЛИВНАЯ СИСТЕМА ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7

Фильтр топлива грубой очистки дизеля 2-2Д49 тепловоза ТЭМ7

Фильтр топлива грубой очистки (рис. 60) предназначен для очистки топлива. Он состоит из корпуса 9, в котором размещен набор фильтрующих элементов 11, собранных в пакет на трехгранном стержне 5. Стержень ввернут в крышку 7, которая уплотняется кольцом 8. Пакет фильтрующих элементов крепится на стержне гайкой 3 с шайбой 4, которая стопорится гранями стержня и предохраняет фильтрующие элементы от повреждения во время затяжки гайки' 3. После затяжки гайка стопорится шплинтом 2. Снизу в корпусе имеется резьбовая пробка 1 для слива отстоя.

Топливо поступает в фильтр через отверстие в нижнем фланце 10 и далее через сетки фильтрующих элементов 11 внутрь пакета. Очи-щенное топливо по каналам трехгранного стержня 5 перетекает в канал крышки 7 и через отверстие в верхнем фланце 10 выходит из фильтра. Посторонние частицы размером более 45 мкм задерживаются сетками, оседая на их поверхности, а также скопляются в нижней части корпуса фильтра и периодически удаляются через отверстие, закрытое пробкой 1.

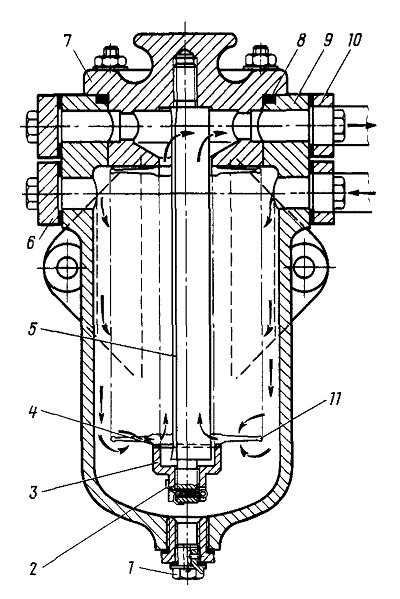

Рис. 60. Фильтр топлива грубой очистки:
1—пробка; 2—шплинт; 3—гайка; 4—шайба; 5— стержень; 6, 10—фланцы; 7—крышка фильтра; 8—кольцо уплотнительное; 9—корпус; 11—элемент фильтрующий
