Топливный бак дизеля 2-2Д49 тепловоза ТЭМ7

ТОПЛИВНАЯ СИСТЕМА ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7

Топливный бак дизеля 2-2Д49 тепловоза ТЭМ7

(рис. 59) устанавливается под рамой тепловоза

и представляет собой сварную емкость объемом 7050 л.

Несущими листами бак крепится болтами к кронштейнам рамы и фиксируется коническими штифтами. Зазоры между кронштейном и несущим листом выбираются регулировочными прокладками. Кронштейнами, расположенными на торцах бака, бак опирается на кронштейны 10, подвешенные к кронштейнам рамы тепловоза, и фиксируется от поперечного смещения упорами 12 и крепится болтами, зафиксированными от самоотвора-чивания стопорными планками 16. Бак имеет заливные горловины 7 с крышками и сетчатыми фильтрами 6, расположенные с обеих сторон тепловоза, два щупа для замера топлива, два топливомерных стекла 1, заборное устройство, две вентиляционных трубы 4, 8. Внутри бак разделен вдоль тепловоза четырьмя перегородками с отверстиями, две из которых являются несущими листами, а поперек — двумя перегородками. К днищу бака приварен отстойник, на торцовых стенках которого имеются слева клапан слива 13, справа — сливная пробка 11. На боковых стенках бака с обеих сторон установлено по три промывочных пробки 5.

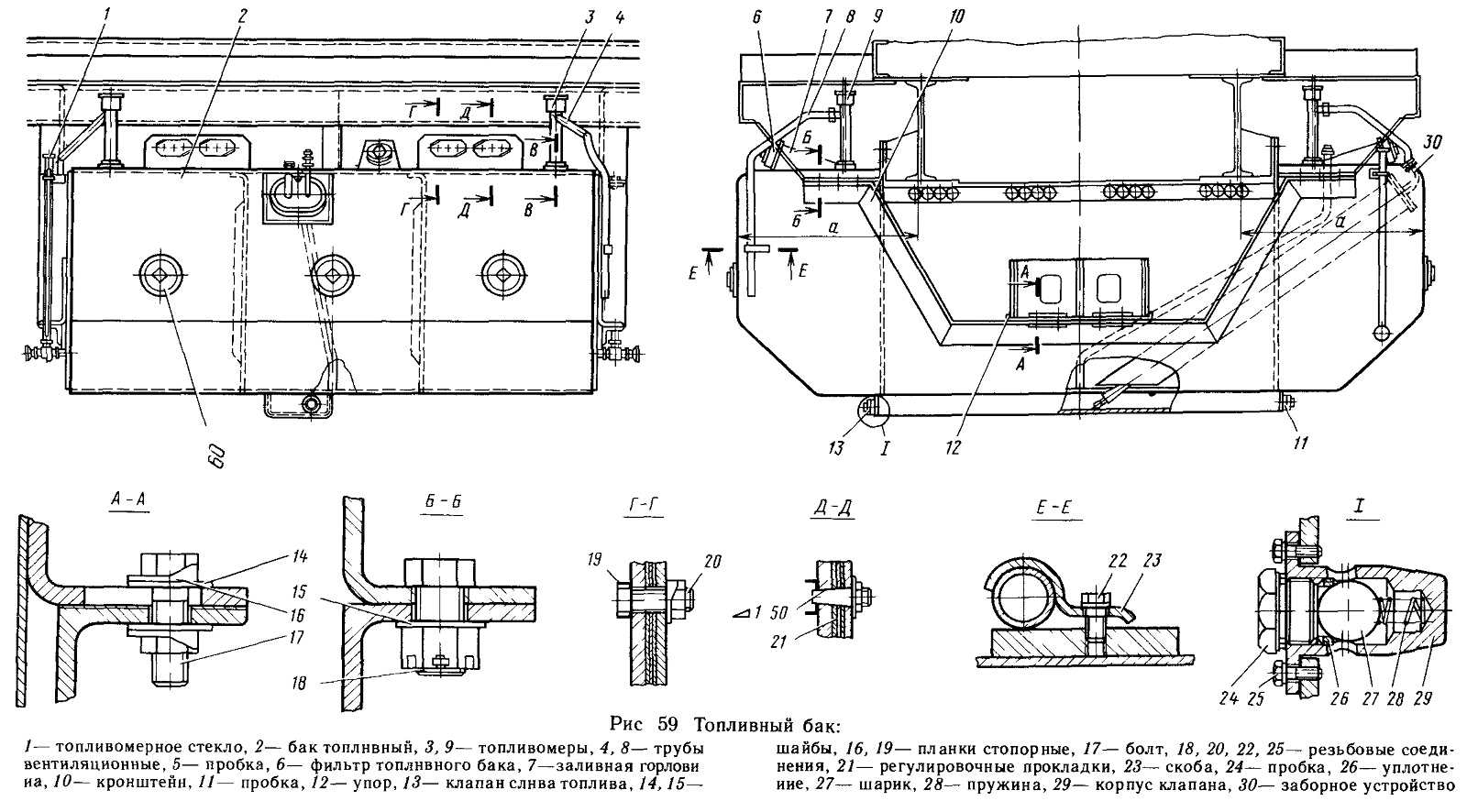

Рис 59 Топливный бак
