ВЫПУСКНАЯ СИСТЕМА ТЕПЛОВОЗА ТЭМ7

Выпускная система (рис. 57) — эжекционная, предназначена для выпуска отработавших газов в атмосферу, осуществления искрогашения и вентиляции дизельного помещения.
Выпускная система состоит из патрубка коробчатого сечения, переходящего в два параллельно расположенных конуса эжектора, входящих с зазором А в камеру смешения 4. Камера смешения болтами- соединена с патрубками, приваренными тангенциально к корпусам 10 под небольшим углом к горизонту. Корпуса цилиндрические установлены вертикально, парал-лельио друг другу. Внутри каждого корпуса расположен завихритель 34 для сообщения направления потоку выхлопных газов. В верхнем фланце корпуса вварена сепарационная камера, состоящая из обечайки 8 и сетки 35, расположенных концент-рично. В нижний фланец камеры вварены дренажные трубки 33.

В центре диища корпуса выполнено отверстие, закрытое сеткой 32. 94
Снизу к днищу приварен дренажный конус, в который вварены дренажный патрубок и эжекционный патрубок с подсоединенной трубой 19.

В выпускной системе имеется также система дренажа, состоящая из сепарационного бачка и труб.

Выпускные газы из дизеля в патрубке 3 разделяются на два потока, попадают в эжектор, смешиваются с

эжектируемым воздухом из дизельного помещения и попадают в кор-пус 10. Завнхритель придает направление потоку выхлопных газов. В закрученном потоке газов искры истираются о стенки корпуса и гаснут, а выхлопные газы дальше попадают в сепарационную камеру, где из газов отделяется жидкая фаза. Отделению жидкой фазы способствует разность давления перед сеткой 35
и за ней. Жидкая фаза из сепара-ционной камеры стекает по дренажным трубкам 33 в конус днища корпуса и далее по трубам 18 и 17 в сепаратор. Улучшению дренажирования способствует разрежение, создаваемое в конусе за счет отсоса части газов газами, проходящими по трубе 17. Газы из сепаратора отсасываются закрученным потоком газов в корпусе 10 через трубу 19.

Жидкая фаза из сепаратора удаляется при открытом клапане 26 через трубу 28.

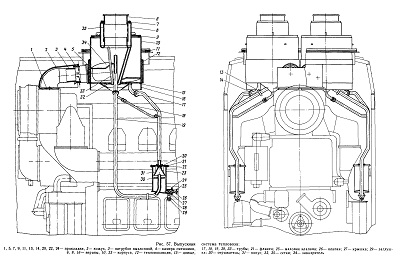

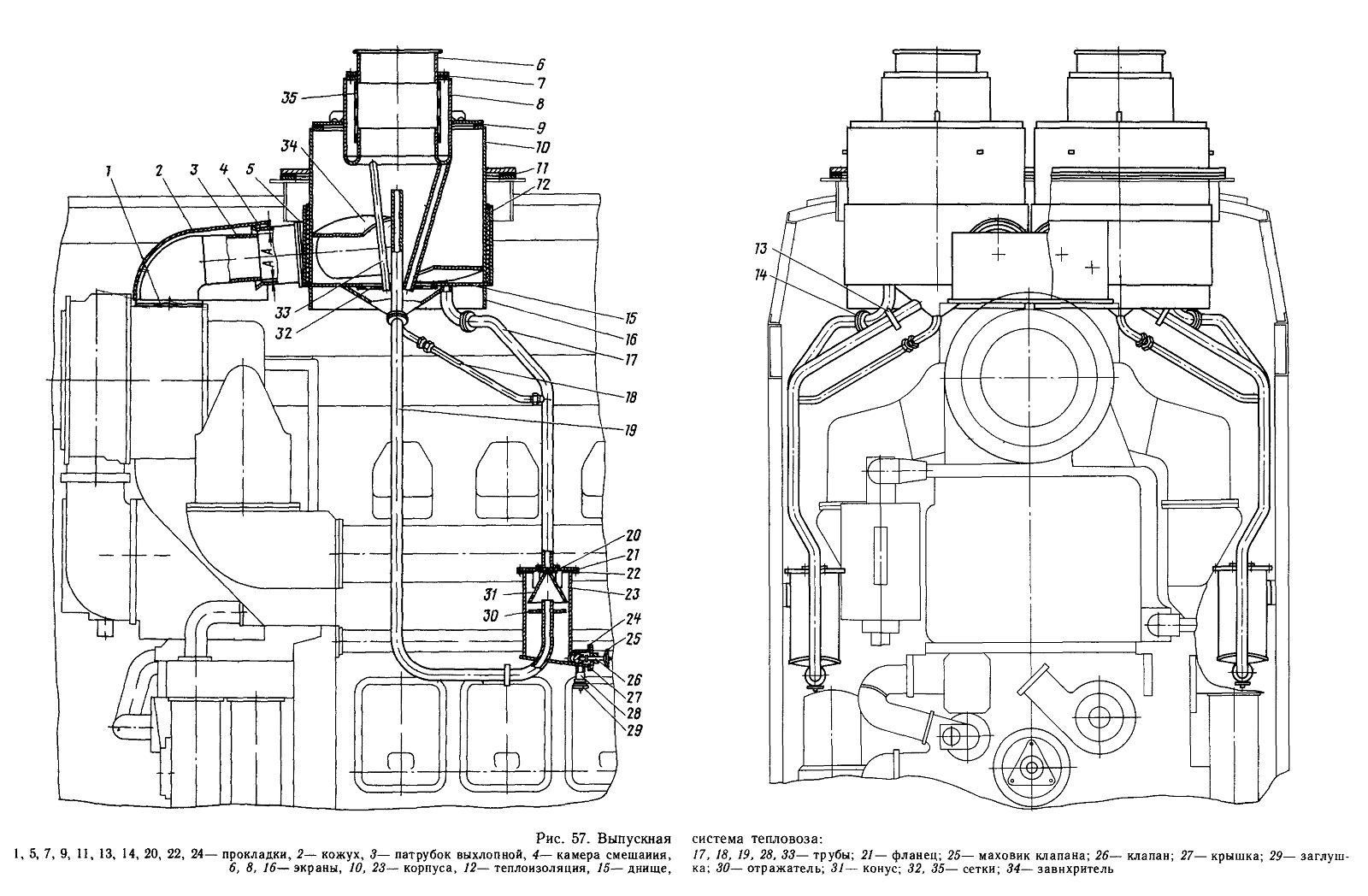

Рис. 57. Выпускная система
