УСТРОЙСТВО ТЕПЛОВОЗА ТЭМ7 И РАСПОЛОЖЕНИЕ АГРЕГАТОВ

Глава I

ОБЩАЯ КОМПОНОВКА И ОСНОВНЫЕ ПАРАМЕТРЫ ТЕПЛОВОЗА ТЭМ7

УСТРОЙСТВО ТЕПЛОВОЗА ТЭМ7 И РАСПОЛОЖЕНИЕ АГРЕГАТОВ

Силовая установка и вспомогательное оборудование тепловоза (рис. 1) смонтированы на главной раме. В качестве силовой установки на тепловозе применен дизель-гене-ратор 2-26ДГ (7), состоящий из дизеля 2-2Д49 и синхронного тягового генератора ГС-515, установленных на общей раме и соединенных пластинчатой муфтой. Для пуска дизеля применен стартер-генератор 25 типа 2ПСГ-02 при работе его в режиме электродвигателя постоянного тока с питанием от аккумуляторной батареи. При работе дизеля стартер-генератор работает в генераторном режиме, обеспечивая питание электродвигателей привода компрессора, топливоподкачивающего и маслопрокачивающего насосов, а также цепей управления, освещения и зарядку аккумуляторной батареи. Регулятор напряжения ТРВ-2 поддерживает на зажимах стартер-генератора постоянное напряжение 110 В.

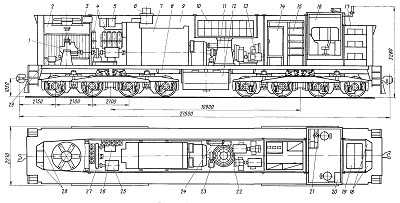

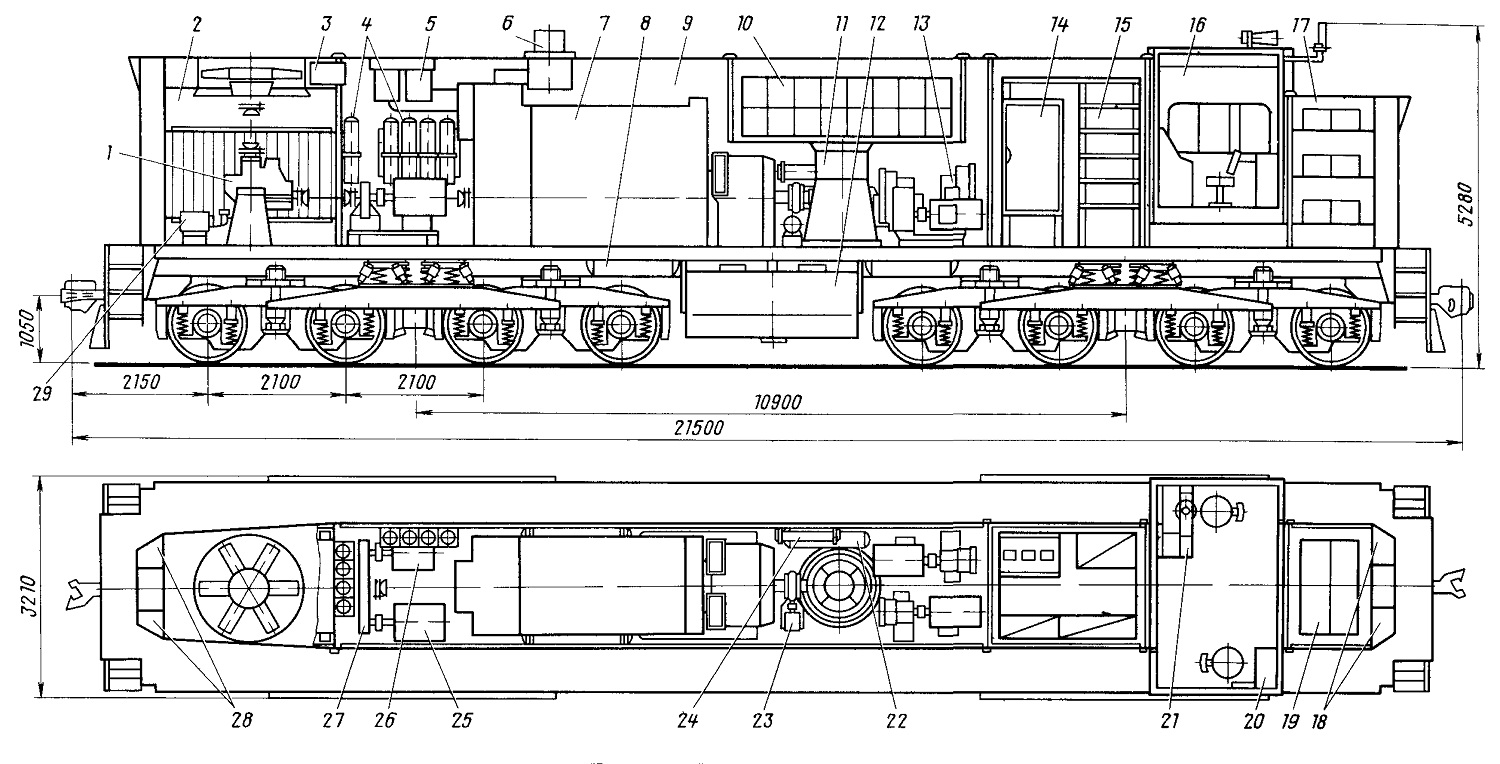

Рис 1 Продольный разрез и план тепловоза 1— гидроредуктор привода вентилятора, 2— охлаждающее устройство тепло воза, 3— бак водяной, 4— фильтры тонкой очистки масла дизеля, 5— воздуш ный фильтр дизеля, 6— выхлопная система дизеля, 7— дизель генератор, 8— резервуар воздушный главный, 9— кузов машинного помещения, 10— блок фильтров системы централизованного воздухосиабження, 11— вентиляторная установка централизованного воздухоснабжения, 12— бак топливный, 13—
мотор компрессор, 14— выпрямительная установка, 15— высоковольтная камера 16- кабина машиниста, 17— кузов аккумуляторного помещения, 18— бункера задней песочницы, 19— аккумуляторная батарея, 20— пульт управле ния выносной, 21—пульт управления основной, 22—установка пожаротуше ния 23—топливоподкачнвающий агрегат, 24—топливоподогреватель, 25— стартер генератор, 26— возбудитель, 27— раздаточный редуктор, 28— бункера передней песочницы 29— маслопрокачивающий агрегат

Дизель имеет двухконтурную систему охлаждения. В первом контуре, имеющем 11 секций, охлаждается вода дизеля; во втором, имеющем 19 секций,— вода, охлаждающая масло дизеля в теплообменниках и наддувочный воздух в воздухоохладителе. Все секции с оптимальным пластинчатым оребрением (шаг охлаждающих пластин 2,3 мм). Для создания потока воздуха через охлаждающие секции применено шестилопастное вентиляторное колесо типа ЦАГИ серии УК-2М диаметром 1600 мм. Привод его осуществляется от вала дополнительного отбора мощности дизеля через редуктор 1 переменного наполнения.
Забор воздуха для дизеля осуществляется снаружи тепловоза или из машинного помещения через четыре блока унифицированных воздухоочистителей 5 типа УТВ конструкции ВНИТИ, обеспечивающих эффективную очистку от пыли (98,3—98,5 %). Отработавшие газы дизеля выбрасываются в атмосферу через выпускную систему 6 эжекци-онного типа, обеспечивающую одновременно вентиляцию машинного помещения. Мощность дизель-генератора регулируется автоматически объединенным регулятором мощности.

Тяговый генератор ГС-515 представляет собой 12-полюсную синхронную электромашину переменного тока с обмоткой статора в виде двух трехфазных звезд, сдвинутых на 30° эл.

Маневрово-вывозной тепловоз ТЭМ7 имеет электрическую передачу переменно-постоянного тока, которая обеспечивает к. п. д. на 1,5—2 % выше, чем передача постоянного тока. Электропередача предусматривает параллельное соединение тяговых двигателей и выпрямительных мостов, что позволяет получить жесткие динамические характеристики генератора.

Управление возбуждением тяговых электродвигателей (ослабление поля) автоматическое и осуществляется в зависимости от скорости движения локомотива и силы тяги. Для регулирования магнитного поля тяговых электродвигателей предусмотрены две ступени ослабления: 50 и 25 %. Электрическая передача тепловоза совместно с объединенным регулятором дизеля обеспечивает использование полной мощности дизеля до скорости не менее

85 км/ч при конструкционной скорости тепловоза 100 км/ч, а также использование силы тяги по сцеплению, начиная с 4-й позиции контроллера.

Кроме того, электрическая передача обеспечивает ограничение максимального тока, обнаружение и прекращение боксования, работу тепловоза с отключенным одним тяговым двигателем, а также аварийное питание при неисправностях в цепях автоматического регулирования.

Для охлаждения тяговых электрических машин, выпрямительной установки, управляемого выпрямителя возбуждения и наддува высоковольтной камеры на тепловозе применена система централизованного воздухоснабжения в отличие от устанавливаемых на большинстве существующих тепловозов индивидуальных вентиляторных установок для каждого агрегата или группы агрегатов.

Система централизованного воздухоснабжения состоит из вентиляторной установки 11 и блока 10 фильтров, а также воздуховодов в главной раме тепловоза. Вентиляторная установка выполнена на базе осевого напорного вентилятора К-42 по схеме: направляющий аппарат+ вентилятор + спрямляющий аппарат. Осевой вентилятор приводится во вращение от вала тягового генератора через конический редуктор, встроенный в литой корпус вентилятора, являющийся одновременно его проточной частью. Осевой вентилятор засасывает воздух снаружи кузова через открывающиеся жалюзи и блок фильтров и нагнетает его к потребителям по воздуховодам. Блок фильтров включает в себя 32 унифицированные проволочные кассеты с многослойной капроновой набивкой, обеспечивающие высокую степень очистки воздуха от пыли. Осевой вентилятор с целью экономии затрат мощности на его привод оборудован входным направляющим аппаратом с поворотными лопатками для регулирования количества подаваемого вентилятором охлаждающего возду-
ха в зимний и летний периоды эксплуатации.

Сжатый воздух на тепловозе используется для работы тормозов, системы пневмоавтоматики, звуковых сигналов, стеклоочистителей, песочной системы, магистрали для разгрузки думпкаров, а также для образования воздухопенной смеси в случае возникновения пожара.

Кузов тепловоза капотного типа, включает в себя кузов 17 аккумуляторного помещения с встроенными бункерами 18 задней песочницы, кабину машиниста 16, кузов высоковольтной камеры, кузов 9 машинного помещения и кузов холодильной камеры 2 с встроенными бункерами 28 передней песочницы.

Кузова аккумуляторного помещения, высоковольтной и холодильной камер приварены к раме тепловоза, кабина машиниста и кузов машинного помещения — съемные. Последний крепится к раме болтами и имеет съемную крышку для выемки дизель-генератора, а также люки для выемки отдельных узлов дизеля. Вдоль наклонной части крыши расположены жалюзи с установленными против них внутри кузова сетчатыми съемными фильтрами для очистки воздуха, поступающего в машинное помещение.

Кабина машиниста 16 установлена на резинометаллических амортизаторах и отделена резиновыми уплотнениями от других частей кузова, что позволяет обеспечить требуемые нормы уровней вибрации и шума. В кабине машиниста расположен стационарный пульт управления 21, с которого ведется управление тепловозом и наблюдение за приборами, контролирующими работу силовой установки и электрооборудования. Кроме того, имеется вспомогательный пульт 20, наличие которого вместе с системой бдительности и сигнализацией местонахождения машиниста в кабине позволяет осуществлять управление тепловозом в одно лицо.

Дверь, соединяющая кабину с высоковольтной камерой 15, обору-

дована ограждением, имеющим блокировку, позволяющую входить в высоковольтную камеру только при снятом напряжении тягового генератора.

Кроме того, в кабине машиниста установлены калорифер для обогрева кабины в зимнее время, шкафы для продуктов и одежды, бытовой холодильник, умывальник, привод ручного тормоза, сиденье машиниста-ин-структора, кресла машиниста и помощника. Два вентилятора, установленные около лобовых окон кабины, служат в зимнее время для предохранения их от запотевания, а в летнее время используются для вентиляции кабины. Против кресел в пол кабины встроены обогреватели ног машиниста и помощника.

Благодаря меньшему шуму и вибрации условия работы локомотивных бригад в кабине тепловоза ТЭМ7 значительно лучше, чем на тепловозе ТЭМ2.

Главная рама тепловоза через роликовые опоры и винтовые пружины опирается на две четырехосные тележки. Четырехосная тележка состоит из двух двухосных тележек, соединенных между собой промежуточной рамой с помощью маятниковых подвесок и механизма передачи силы тяги. Рама двухосной тележки опирается на бесчелюстные поводковые буксы через пружины первой ступени рессорного подвешивания.

Тяговые двигатели имеют юпор-но-осевую подвеску. Ведомое зубчатое колесо тягового редуктора—с упругим венцом. Тяговое усилие от двухосных тележек на промежуточную раму передается через специальный механизм передачи силы тяги, а от промежуточной рамы на
главную раму тепловоза — через низко опущенный шкворень, жестко закрепленный на главной раме, который является также вертикальной осью вращения четырехосной тележки относительно кузова.

Для лучшего использования веса при трогании с места и движении с низкими скоростями тепловоз оборудован двумя пневматическими до-гружателями, установленными над крайними двухосными тележками и воздействующими на переднюю по ходу движения.

Конструкция ходовой части обеспечивает вписывание тепловоза в кривые радиусом 80 м, а также прохождение неровностей профиля пути, в том числе горба сортировочной горки, без значительного перераспределения нагрузок между осями.

Тепловоз оборудован воздушным автоматическим тормозом для торможения поезда, вспомогательным тормозом для торможения локомотива и ручным тормозом, действующим на колесные пары задней двухосной тележки.

Топливо на тепловозе размещается в баке 12, расположенном под главной рамой в середине тепловоза.

Тепловоз оборудован радиостанцией, автоматической локомотивной сигнализацией, установкой пожаротушения 22 и другими устройствами, облегчающими эксплуатацию и повышающими безопасность движения.

Конструкция тепловоза постоянно совершенствуется. Усовершенствования направлены на дальнейшее повышение надежности и долговечности агрегатов и механизмов, автоматизацию управления тепловозом, выполнение новых требований потребителей.
