Регулировка песочной системы и тифона тепловоза ТЭМ2У





Песочная система. Концевые песочные трубы должны так располагаться, чтобы песок подавался в зону контакта колеса с рельсом. Наилучшие условия сцепления колес тепловоза с рельсами создает однородный кварцевый песок с размерами частиц 0,5—0,2 мм с наименьшим содержанием вредных примесей. Песок считается нормальным при содержании кварца не менее 70%, глины не более 3%, полевого шпата и других минералов не более
27% с влажностью не выше 0,5% но массе (весу).

Количество подаваемого форсункой песка регулируйте специальным винтом 5 (см. рис. 39). Для уменьшения количества подаваемого форсункой песка указанный болт ввертывайте и, наоборот, для увеличения вывертывайте. Норма подачи песка под каждое колесо следующая:

для 1-й и 6-й— 1,4—2,0 кг/мин;

для 3-й и 4-й — 0,8—1,0 кг/мин.




Тифон. Звук, издаваемый тифоном, регулируют поворотом гайки 2 (рис. 117). Давление воздуха, питающего тифон, должно быть 0,75—0,85 МПа (7,5—8,5 кгс/см2).

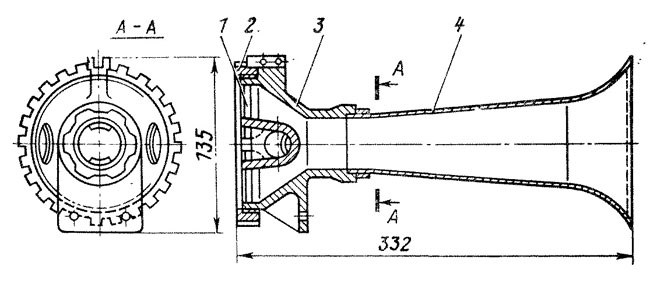

Рис. 117. Тифон: ,
1 — мембрана;2 — гайка; 3 — корпус; 4 — рупор
