Электропневматические вентили типов ВВ-1, В В-3, ВВ-32 тепловоза ТЭМ2У
Электропневматические вентили, предназначенные для дистанционного
управления пневматическими приводами тепловозных установок и аппаратов,
имеют пневматическую систему, состоящую из корпуса 3 (рис. 73 и 74),
клапанов 1,7 и втулки 2, и электромагнитный привод, состоящий из катушки
4, ярма 5, сердечника 8 и якоря 6.
На вентилях типов ВВ-1 и ВВ-3 (см. рис. 73) электромагнитный привод
клапанного типа, а на вентиле типа ВВ-32 (см. рис. 74) — плунжерного
типа с цилиндрическим якорем.
Вентили типов ВВ-1, ВВ-3 и ВВ-32 являются включающими, т. е. при
обесточенной катушке проход для сжатого воздуха закрыт. Катушки вентилей
типов ВВ-1 и ВВ-3 намотаны на каркасе, а катушка вентиля типа ВВ-32
намотана без каркаса и залита эпоксидным компаундом. Порядок разборки и
сборки вентилей показан на рис. 73 и 74.

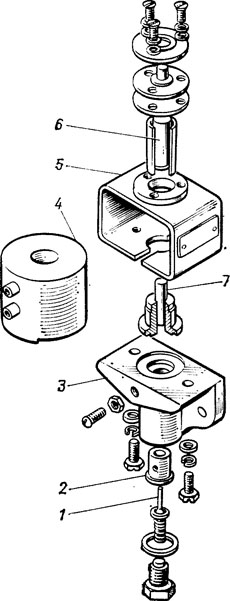

Рис. 73. Электропневматический вентиль типа ВВ-3:
1, 7 — клапаны; 2 — втулка; 3 — корпус; 4 — катушка; 5 — ярмо; 6 —
якорь; 8 — сердечник
Рис. 74. Электропневматический вентиль типа ВВ-32-
1, 7 — клапаны; 2 — втулка; 3 — корпус; 4 — катушка; 5 — ярмо; 6 — якорь
