Бесконтактный регулятор напряжения БРН-3В тепловоза ТЭМ2У

Конструкция регулятора напряжения БРН-3В тепловоза ТЭМ2У

 Регулятор напряжения, представляющий собой блочную конструкцию, заключенную в металлический корпус, состоит из:

левой панели (рис. 66), на которой смонтированы силовые элементы: тиристор Т4, конденсаторы С1 и С2, диоды Д10-Д12; дроссели Др1, Др2;

правой панели (рис. 67), на которой смонтированы элементы измерительного органа (на печатной плате): транзистор ТЗ, тиристор Т5, резистор R2, конденсаторы СЗ и С4, диоды Д9, Д18, стабилитроны

Д14, Д15 и Д17;

основания (рис. 68), на котором смонтированы резисторы R6, R7, переходные разъемы, с помощью которых левая и правая панели электрически соединяются с остальными элементами схемы регулятора и между собой, а также разъем, посредством которого регулятор соединяется со схемой тепловоза.

Полупроводниковые элементы силовой части регулятора установлены на радиаторах, обеспечивающих их удовлетворительное охлаждение в эксплуатационных условиях. Для обеспечения естественного конвективного теплообмена элементов регулятора с окружающей средой в кожухе выполнены вентиляционные отверстия. В кожухе регулятора имеется отверстие, через которое осуществляется корректировка напряжения потенциометром R2.

Схемы основных узлов регулятора приведены на рис. 69—71, перечень элементов схемы дан в табл. 2, а элементов соединений соответственно левой и правой панелей и основания—в табл. 3, 4, 5.

Рис. 68. Основание

Рис. 69. Принципиальная схема левой панели


Рис. 70. Принципиальная схема правой панели

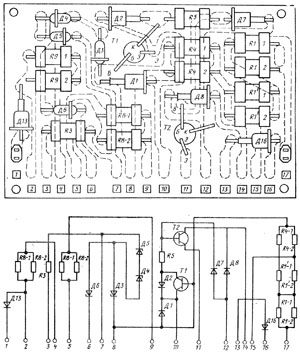

Рис. 71. Печатная плата регулятора и ее принципиальная схема

Таблицы 2-4
