Электроаппаратура тепловоза ТЭМ2У



Переключатель электропневматический кулачковый типа П ПК-8023





Переключатель электропневматический кулачковый типа П ПК-8023 (рис. 59) предназначен для изменения направления тока в обмотках возбуждения тяговых электродвигателей. Переключатель состоит из пневматического привода 1 диафрагменного типа и кронштейна 7, связанных шестью стойками 2. Последние несут подвижные и неподвижные контакты главной цепи. Вал с насажденными на него пластмассовыми кулачковыми шайбами составляет барабан 6, поворачиваемый пневматическим приводом (рис. 60), управляемый дистанционно с помощью электропневматических вентилей.

Переключатель в зависимости от типа имеет от двух до шести независимых электрических групп по числу переключаемых цепей двигателей тепловоза. Каждая группа состоит из четырех неподвижных и четырех подвижных контактов (рис. 61), смонтированных на двух качающихся рычагах 3. Каждый рычаг управляется одной кулачковой шайбой 1. Кулачковые шайбы имеют такую конфигурацию, что одновременно могут быть замкнуты либо контакты 1 и 4, либо 2 и 3 (рис. 62).

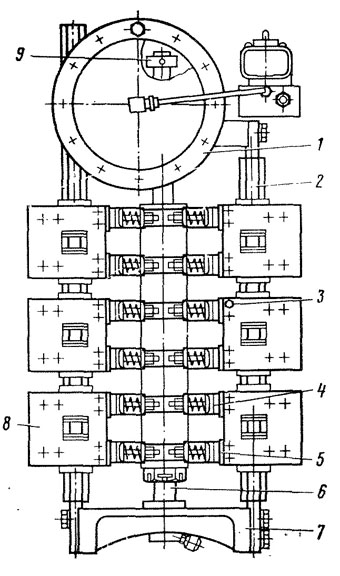

Рис. 59. Переключатель электропневматический типа ППК-8023:
1 — привод; 2 — стойка; 3, 5 — болты; 4 — контакт; 6 — барабан; 7 — кронштейн; 8 — шунт; 9 — гайка











Рис. 60. Привод пневматический:
1 — болт; 2 — пластина; 3 --- поводок: 4 — диафрагма; 5 — крышка

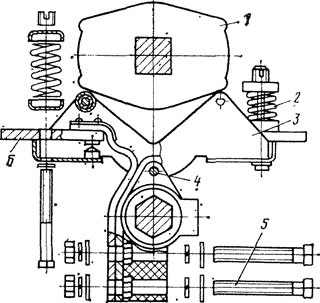

Рис. 61. Контакт подвижной главной цепи;
1 - шайба; 2 - пружина; 3 — рычаг;
4 ось; 5 - болт; 6 — контакт подвижной

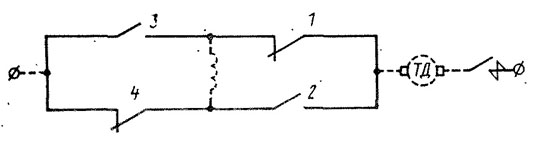

Рис. 62. Схема электрической группы реверсора:
