Работа тормозной системы тепловоза ТЭМ2У





Воздух, пройдя из компрессора последовательно четыре главных резервуара и маслоотделитель, подводится к крану машиниста и к крану вспомогательного тормоза. Давление воздуха в главных резервуарах н во всей питательной сети должно быть в пределах 0,75—0,85 МПа (7,5—8,5 кгс/см2) и контролируется показанием манометра MHL Далее воздух поступает через кран машиниста в тормозную магистраль и уравнительный резервуар, а из тормозной магистрали — в воздухораспределитель и запасный резервуар. В зависимости от положения ручки крана машиниста и от затяжки пружины редуктора этого крана создается определенное давление в тормозной магистрали, уравнительном и запасном резервуарах, которое контролируется показанием манометров МН2 и МН3.

Редуктор крана машиниста (при поездном положении его ручки) должен быть отрегулирован на поддержание давления в магистрали 0,53—0,55 МПа (5,3—5,5 кгс/см2) для грузовых поездов и 0,5—0,52 МПа (5—5,2 кгс/см2) для пассажирских.

Для торможения тепловоза и поезда ручку крана машиниста перемещают в тормозное положение, снижая давление в уравнительном резервуаре и тормозной магистрали не менее чем на 0,06 МПа (0,6 кгс/см2). При этом воздухораспределитель разобщит тормозные цилиндры с атмосферой и сообщит запасный резервуар РВ3 с дополнительным резервуаром РВД и краном вспомогательного тормоза КВТ, который приходит в действие и обеспечивает наполнение всех тормозных цилиндров тепловоза воздухом из главных резервуаров. Дополнительный резервуар РВД служит для обеспечения устойчивой работы воздухораспределителя при торможении. Давление воздуха в тормозных цилиндрах при полном торможении краном машиниста должно быть 0,38—0,42 МПа (3,8— 4,2 кгс/см2).
Для отпуска тормоза ручку крана машиниста перемещают в первое (отпуск и зарядка) или во второе (поездное) положение. При этом воздух из главных резервуаров (питательной магистрали) поступает в тормозную магистраль, повышая в ней давление, в результате чего воздухораспределитель через кран вспомогательного тормоза сообщает тормозные цилиндры с атмосферой, а запасный резервуар с тормозной магистралью, производя полный или ступенчатый отпуск в зависимости от режима торможения.

При торможении локомотива краном вспомогательного тормоза воздух из главных резервуаров поступает через кран вспомогательного тормоза в тормозные цилиндры. Значение давления воздуха в тормозных цилиндрах будет зависеть от положения ручки крана. Максимальное давление при этом должно быть 0,38— 0,4 МПа (3,8—4 кгс/см2), контролируемое показанием манометра МН4. Для отпуска тормозов локомотива ручку крана поворачивают по часовой стрелке.

Для следования тепловозов в нерабочем состоянии в поезде или сплотке предусмотрено специальное оборудование: обратный клапан с фильтром ЗОФ и разобщительным краном, установленными на трубе, соединяющей питательную и тормозную магистрали, и разобщительный кран КР22, установленный на трубе, соединяющей четвертый и третий главные резервуары.

На работающем тепловозе кран при обратном клапане должен быть закрыт, а кран на трубе между главными резервуарами открыт, а при следовании тепловозов в нерабочем состоянии наоборот. В этом случае питание главного резервуара воздухом происходит из тормозной магистрали через обратный клапан с фильтром.

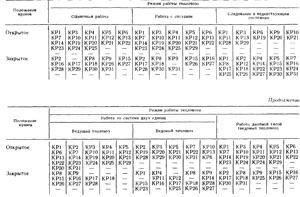

Положение кранов тормозной системы при различных вариантах работы тепловоза представлено в табл. 1.
