КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ АВТОМОБИЛЬНЫХ ГАЗОВЫХ РЕДУКТОРОВ НИЗКОГО ДАВЛЕНИЯ





Автомобильный трехступенчатый газовый редуктор фирмы  «Тартарини»





Трехступенчатый редуктор-подогреватель фирмы «Тартарини» (Италия) (рис. 50) выполнен в виде единого агрегата, в котором размещены три редуцирующие полости А, Б и Г соответственно первой, второй и промежуточной ступеней, а также две разгрузочные полости Д и В.

В первой ступени давление газа понижается с 20 до 0,24 МПа. Мембрана 4 первой ступени одновременно является уплотнительной прокладкой водяной рубашки редуктора, сообщенной с системой охлаждения двигателя при помощи входного 3 и выходного 8 штуцеров.

В полости Г (промежуточной) давление газа понижается от 0,24 до 0,1 МПа. Полости А и Г разобщены при помощи линейного клапана 6, который перекрывает газовый канал между полостями А и Г только при выключенном зажигании. В момент выключения зажигания двухпозиционный клапан 19 открывается и газ из первой полости А поступает в полость Е и воздействует на ее мембрану. Под действием пружины 1-5 линейный клапан 6 закрывается.

При выключенном зажигании полость Е соединена через двухпозиционный клапан 19 с полостью низкого давления. Поэтому клапан 6 под действием большего давления газа, поступающего из полости А, открыт в сторону мембраны.

Экономайзер 10 редуктора обеспечивает подачу газа, минуя третью полость, при больших перемещениях рычага 14 и мембраны 17. Расход газа регулируют с помощью регулировочного винта 9. Наличие экономайзера обеспечивает обогащение горючей смеси на переходных режимах работы двигателя и стабильность давления газа в выходной полости редуктора.

Первая ступень редуктора обогревается жидкостью из системы охлаждения двигателя. Наличие жидкостного обогрева позволяет исключить замерзание редуктора при редуцировании СПГ.

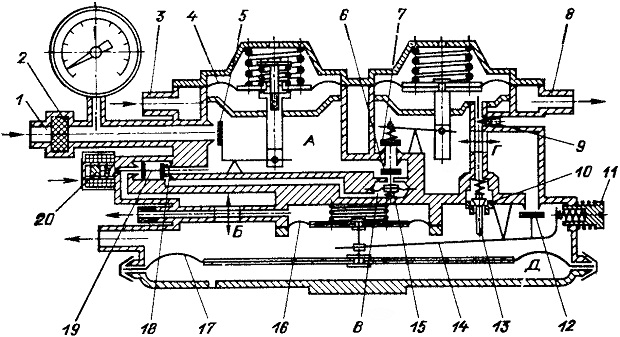

Рис. 50. Трехступеичатый редуктор-подогреватель фирмы «Тартариш»:
1 и 3 — входные штуцеры; 2 — газовый фильтр; 4, 16. 17 — мембраны: В. 7, 12 — клапаны; в —линейный клапан; 8 —выходной штуцер; 9 в 11 — регулировочные ввиты; 10 — вковомайзер; 13 — толкатель; 14 — рычаг; 15 и 18 — пружины; 19 — двухпозиционный клапан; 20 — влектромагнит
