КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ АВТОМОБИЛЬНЫХ ГАЗОВЫХ РЕДУКТОРОВ НИЗКОГО ДАВЛЕНИЯ

Двухступенчатый редуктор. Редуктор содержит функциональные элементы для очистки, редуцирования и дозирования газа. Двухступенчатый универсальный газовый редуктор для СНГ и СПГ мембранного типа с рычажной передачей усилий от мембраны к клапанам изображен на рис. 41.

Для обеспечения избыточного давления газа на выходе из редуктора и более надежного перекрытия подводящей газовой магистрали (при неработающем двигателе) предусмотрено разгрузочное устройство мембранно-пружинного типа, сообщающееся с впускным трубопроводом двигателя. При вакууме 0,8...0,9 кПа разгрузочное устройство отключается и разгружает мембрану клапана второй ступени. При неработающем двигателе редуктор служит автоматическим клапаном, перекрывающим подвод газа к смесителю.

На входе в редуктор установлен сетчатый фильтр 2, предназначенный для очистки газа от механических примесей. Редуктор имеет первую и вторую ступени с полостями соответственно А и Б, в каждой ступени имеются регулировочный клапан, плоская мембрана из прорезиненной ткани, пружина и рычаг, соединяющий мембрану с клапаном. Обе ступени редуктора вместе с разгрузочным устройством и дозирующим эконо-майзерным устройством объединены в одном агрегате.

В полости В разгрузочного устройства, содержащего корпус 13, крышки 14 и мембраны 15 и 16, размещена пружина 17, усилие которой вместе с усилием пружины 1 передается через шток и рычаг на клапан 8 второй ступени, обеспечивая его закрытие при неработающем двигателе.

При открытом вентиле газ из баллона проходит через газовые фильтры и заполняет полость А первой ступени редуктора. При неработающем двигателе сила, возникающая от давления газа на мембрану 5, уравновешивает усилие пружины 6, регулируемое седлом, и усилие от давления газа на клапан 4, вследствие чего он прижимается к седлу 3 и герметично закрывает

входное отверстие. Полости Г и Д постоянно сообщены с атмосферой.

Клапан 8 второй ступени закрыт и плотно прижат к седлу 7 пружинами 17 и 1.

В момент пуска двигателя разгрузочная мембрана 15, полость В которой соединена через штуцер и резиновую трубку с впускным трубопроводом двигателя, под действием разности давлений прогибается, сжимает коническую пружину 17 и раз-гружает клапан 8. Усилие пружины 1, регулируемое с помощью ниппеля, становится недостаточным для удержания клапана 8 в закрытом положении. Клапан 8 открывается под действием давления газа в полости А (0,18...0,20 МПа).

При малом расходе газа (режим холостого хода двигателя) в полости Б второй ступени создается избыточное давление. С увеличением расхода газа давление в полости Б постепенно уменьшается, при этом клапан 8 под действием давления газа, поступающего из полости А, отходит еще больше от седла, увеличивая площадь проходного сечения. Из полости Б газ поступает в полость дозирующего эконом айзерного устройства, а затем через выходной патрубок 12 направляется в смеситель.

В корпусе 9 дозирующего эконом айзерного устройства размещены мембрана 11 с пружиной 10, клапан с пружиной, пластина с дозирующими отверстиями мощностной и экономичной регулировок газового редуктора.

При работе двигателя на режимах частичных нагрузок и с неполностью открытыми дроссельными заслонками газ из редуктора к смесителю подается через дозирующее отверстие экономичной регулировки. При полном открытии дроссельных заслонок дополнительная подача газа осуществляется через дозирующее отверстие мощностной регулировки и открытый клапан дозирующего эконом айзерного устройства (направление движения газа показано стрелками).

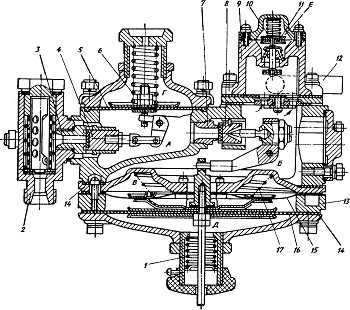

Рис. 41. Двухступенчатый газовый редуктор низкого давления
