ГАЗОБАЛЛОННЫЕ АВТОМОБИЛИ, РАБОТАЮЩИЕ НА СНГ



Газовые баллоны на шасси автомобилей ЗИЛ-ММЗ-45023





Газовые баллоны на шасси автомобилей ЗИЛ-ММЗ-45023 (рис. 20) и ЗИЛ-441610 расположены с двух сторон и закреплены на раме 1 и лонжеронах 6. Баллоны 2 закреплены стальными кронштейнами 5 и ленточными хомутами 3. Кронштейны прикреплены к лонжеронам 6 с наружной стороны болтами 4. Хомуты 3 с кронштейнами 5 соединены шарнирно с помощью пальцев 8, вставленных в отверстия хомута и закрепленных шплинтами 9. Другие концы хомутов 3 (с резьбовым наконечником 10) вставлены в отверстия кронштейнов 5 и закреплены гайками 11. При этом одновременно происходит натяжка хомутов, которые, огибая баллоны, создают жесткую конструкцию крепления газовых баллонов на шасси автомобилей.
Для резервной (бензиновой) системы питания двигателя установлен бензиновый бак, вместимостью 10 л. Бак расположен на автомобиле ЗИЛ-441610 и его модификациях с правой стороны по ходу движения автомобиля под кабиной и закреплен на лонжероне рамы двумя стальными кронштейнами и двумя ленточными хомутами.

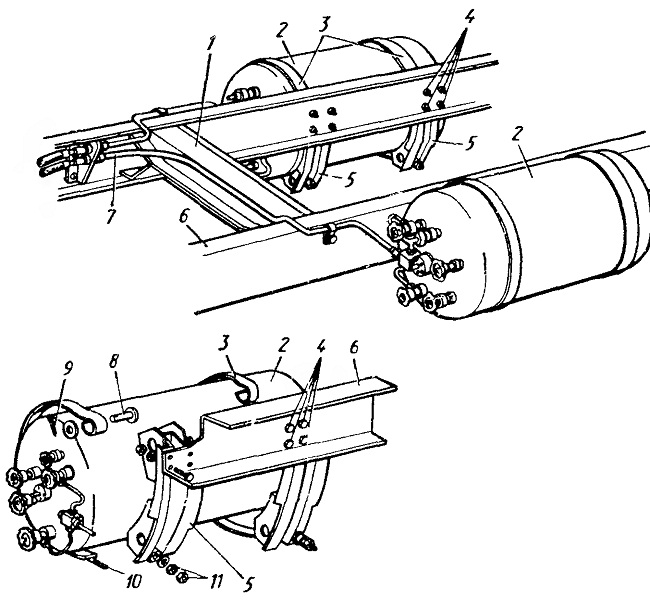

Рис. 20. Размещение газовых баллонов на автомобилях ЗИЛ-ММЗ-45023 и ЗИЛ-441610
