ГАЗОБАЛЛОННЫЕ АВТОМОБИЛИ, РАБОТАЮЩИЕ НА СНГ
Газовое оборудование на шасси автомобиля ЗИЛ-431810
На шасси автомобиля ЗИЛ-431810 расположено газовое
оборудование: смеситель газа, испаритель газа, двухступенчатый газовый
редуктор, центральный газовый фильтр, магистральный вентиль и карбюратор
для резервной системы питания. Вместимость газового баллона 225 л.
Баллон, расположенный под платформой с левой стороны по ходу автомобиля,
укомплектован наполнительно-расходной и контрольно-измерительной
аппаратурой. Арматура смонтирована на днище баллона 5 (рис. 19). В
комплект арматуры входят: расходные вентили 9 и 12, наполнительный
вентиль 8, контрольный вентиль 6, предохранительный клапан 11, датчик 7
указателя уровня газа, соединительная крестовина 10.
Газовый баллон рассчитан на рабочее давление 1,6 МПа.
Укомплектованные и пригодные баллоны должны быть закреплены на лонжероне
1 рамы двумя стальными стяжками 2 и двумя хомутами 4. Концы стяжек
крепятся к лонжерону, а средняя часть опирается на кронштейны 3, которые
прикрепляются к лонжерону 1 рамы. Хомуты 4 прикреплены одними концами к
кронштейнам и лонжерону, другие их концы скреплены гайками, навернутыми
на резьбовые концы хомутов. Таким образом, баллон жестко закреплен на
раме автомобиля..
На газобаллонных автомобилях ЗИЛ-ММЗ-45023 и ЗИЛ-441610 (ЗИЛ-138В1)
применены для СНГ два баллона вместимостью по 117,4 л. На днищах
баллонов смонтирована газовая арматура по аналогии с автомобилем
ЗИЛ-431810.

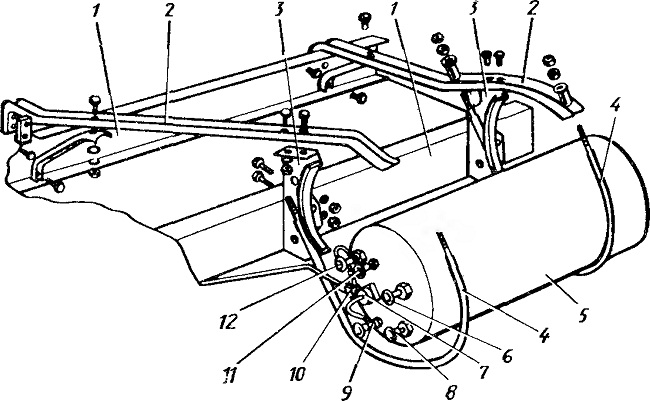

Рис. 19. Размещение арматуры газового баллона автомобиля ЗИЛ-431810
