АВТОМОБИЛЬНЫЕ ГАЗОБАЛЛОННЫЕ УСТАНОВКИ ДЛЯ РАБОТЫ СжПГ

Схема автомобильной криогенной системы питания фирмы «Газ де Франс»

Схема автомобильной криогенной системы питания фирмы «Газ де Франс» приведена на рис. 18. Переключение подачи жидкой или паровой фазы осуществляется при помощи электромагнитных клапанов 10 и 11, а заполнение бака — через клапан 12. Работой клапанов управляет электронное реле давления. В системе имеется указатель уровня поплавкового типа и вентиль контрольного заполнения баллона. Максимальное рабочее давление газа 0,6 МПа. Для большей надежности в системе установлен второй предохранительный клапан (давление 0,78 МПа), а также применена разрывная мембрана.

Криогенные системы хранения и выдачи сжиженного метана можно использовать как для автомобилей с карбюраторными двигателями, так и для газодизельных автомобилей при работе на смешанном топливе. Особенно эффективны такие системы для автомобилей-рефрижераторов, перевозящих скоропортящиеся продукты питания. При этом сжиженный метан используется не

только как моторное топливо, но и как хладагент для охлаждения изотермического кузова.

Внедрение криогенных систем на автомобильном транспорте потребует решения ряда сложных вопросов отработки технологии сжижения ПГ, его транспортирования и хранения, строительства заводов сжижения, специальных газонаполнительных станций и автозаправщиков, организации производства сложных по конструкции баллонов с использованием вакуумной техники.

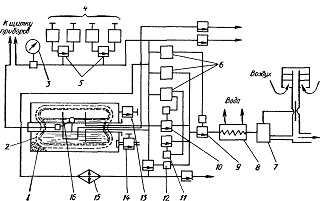

Рис. 18. Схема автомобильной криогенной системы питания фирмы «Газ де Франс»:
1 — адсорбент; 2 — многослойный изолирующий материал; Я — манометр; 4 — предохранительные клапаны на две ступени давления; 5 — трехходовые краны; 6 — реле давления; 7 — редуктор; 8 — испаритель СПГ; 9 — общий клапан; 10— электромагнитный клапан паровой фазы; 11 — электромагнитный клапан жидкой фазы; 12 — клапан подачи СПГ в испаритель криогенного бака; 13 — предохранительная мембрана вакуумной полости; 14 — кран; 15 — испаритель для повышения давления в баке; 15 — указатель уровня СПГ
