АВТОМОБИЛЬНЫЕ
ГАЗОБАЛЛОННЫЕ УСТАНОВКИ ДЛЯ РАБОТЫ НА СПГ
Схема газобаллонной установки автомобилей
ГАЗ-БЗ-27 и шасси ГАЗ-52-28
Схема газобаллонной установки автомобилей ГАЗ-БЗ-27
и шасси ГАЗ-52-28 показана на рис. 13. Схема размещения газового
оборудования автомобиля ГАЗ-52-27 отличается только отсутствием задней
секции, состоящей из трех баллонов и соединительного трубопровода.

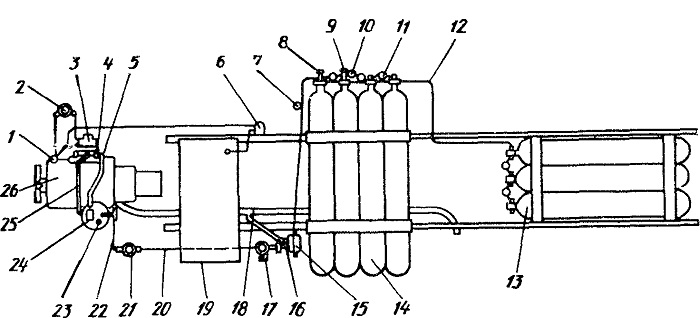

Рис. 13. Схема газобаллонной установки автомобилей
семейства ГАЗ:
1 — бензиновый насос; 2 — фильтр тонкой очистки бензина; 3 —
карбюратор-смеситель; 4 — впускной трубопровод; 5 — шланг подачи газа в
карбюратор-смеситель; 6 — бензиновый отстойник; 7 — труба от баллона к
подогревателю; 8 — расходный вентиль; 9 — наполнительный вентиль; 10 —
манометр высокого давления; 11— соединительная трубка баллонов; 12 —
соединительная трубка секций; 13 и 14 — секции баллонов соответственно
задняя и передняя; 15 — подогреватель газа; 16 — труба подогревателя; 17
— редуктор высокого давления; 18 — приемная труба глушителя; 19 —
бензиновый бак; 20 — труба от редуктора высокого давления к фильтру
газа; 21 — фильтр газа с электромагнитным клапаном; 22 — трубка от
фильтра к редуктору низкого давления; 23 — датчик; 24 — редуктор низкого
давления; 25 — трубка холостого хода; 26 — двигатель
