АВТОМОБИЛЬНЫЕ ГАЗОБАЛЛОННЫЕ УСТАНОВКИ ДЛЯ РАБОТЫ НА СНГ

Система питания фирмы «Катакура Чиккарин» для легкового газобаллонного автомобиля

Универсальная система питания японской фирмы «Катакура Чиккарин» для легкового газобаллонного автомобиля представлена на рис. 11. Отличительными особенностями системы является установка газового баллона 1 в специальном, герметизированном. кожухе, применение раздельных фильтров 2 газа и

электрического клапана 3, а также установки газоподводящего устройства на карбюраторе. В качестве соединительных трубопроводов между газовым баллоном 1 и фильтром 2 используется гибкий газопровод высокого давления, изготовленный из резинового штанга с металлическими наконечниками. Между фильтром 2 и электромагнитным клапаном 3, а также редуктором-испарителем 5 размещен газопровод 4 из медных трубок. Вакуум к редуктору подается по шлангу 7. Подвод газа к газоподводящему  устройству карбюратора 9 по трубопроводу 6. Жидкость из системы охлаждения двигателя направляется в испарительную часть редуктора по шлангам 8.

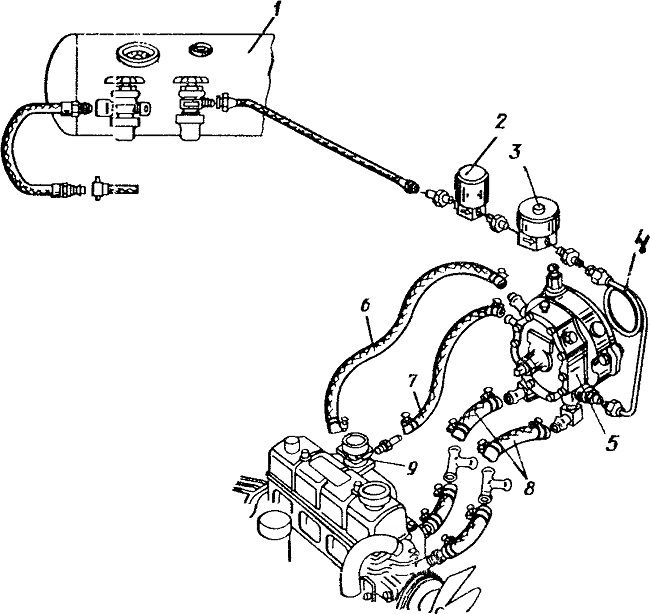

Рис. 11. Универсальная система питания фирмы «Катакура Чиккарии»
