АВТОМОБИЛЬНЫЕ ГАЗОБАЛЛОННЫЕ УСТАНОВКИ ДЛЯ РАБОТЫ НА СНГ





Схема газобаллонной установки при универсальной системе питания





Схема газобаллонной установки при универсальной системе питания, получившая большое распространение за рубежом, приведена на рис. 9. В комплект газовой аппаратуры входят: редуктор, запорный вентиль, электромагнитные клапаны с фильтрами, карбюратор и смесительная установка, переключатель вида топлива, механический манометр со шкалой до 40 МПа, заправочный штуцер, газопроводы, шланги, крепежные детали.

Особенностью схемы является объединение в одном блоке двухступенчатого редуктора и испарителя-подогревателя газа.

Фирма «Ланди Ренцо» выпускает электронные вариаторы угла опережения зажигания при работе на газе и бензине. Применение электронного вариатора обеспечивает автоматическую установку оптимального угла опережения зажигания при переходе с одного вида топлива на другой.

Использование универсальной системы питания сопровождается снижением мощности двигателя и крутящего момента при переходе с бензина на газовое топливо. Кроме того из-за введения в главный воздушный канал карбюратора-смесителя газовых форсунок повышается его сопротивление, сопровождающееся увеличением эксплуатационного расхода бензина на 5... 7%.

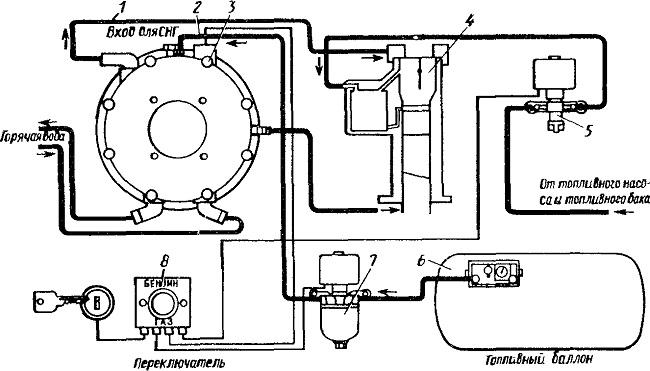

Рис. 9. Схема газобаллонной установки зарубежного легкового автомобиля при универсальной системе питания:
1 — выходная магистраль для газа; г™входная магистраль для газа; 3 — редуктор-испаритель; 4 — карбюратор-смеситель; 5 и 7 — электромагнитные клапаны-фильтры магистралей соответственно бензиновой и газовой; б — топливный баллон; 8 — переключатель рода работ
