Устройство некоторых приборов низковольтного электрооборудования троллейбусов

Стеклообогреватели ТСТ-03 в троллейбусах

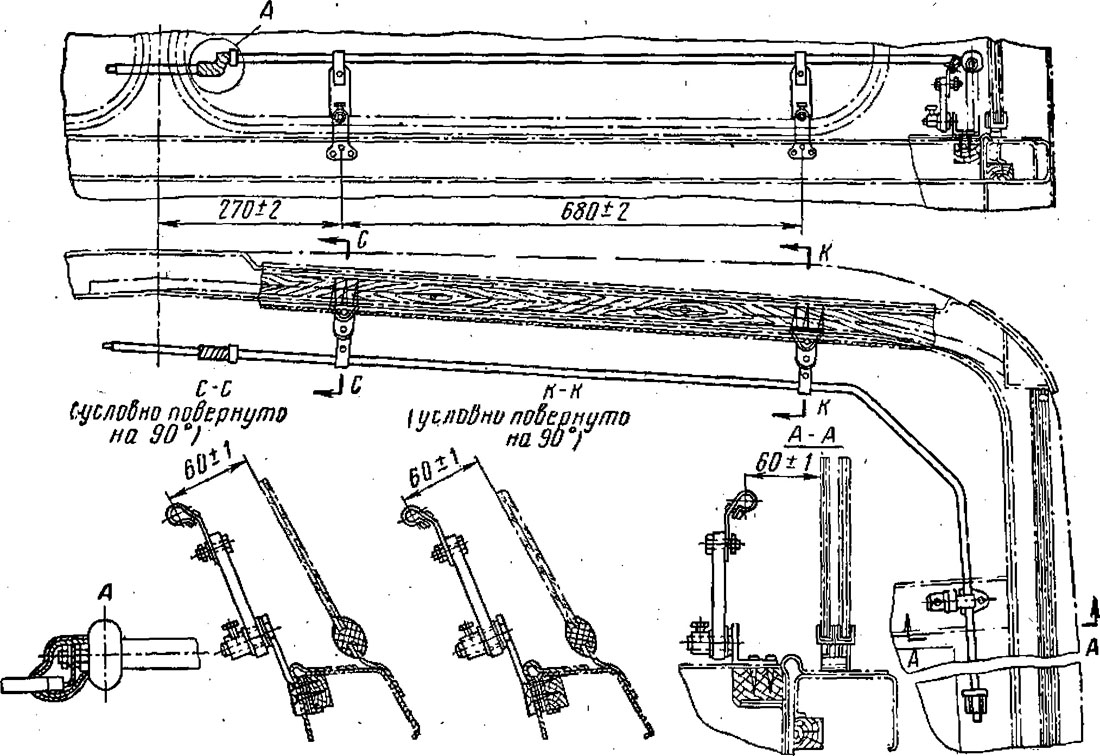

Стеклообогреватели, установленные в кабине водителя троллейбуса, предотвращают замерзание лобовых и передних боковых стекол. Стеклообогреватель состоит из двух или четырех трубчатых элементов, соединенных по два последовательно. На рис. 290 показан стеклообогреватель ТСТ-03 троллейбуса МТБ-82Д, состоящий из двух трубчатых элементов.

Трубчатый элемент представляет собой изогнутую по определенному контуру хромированную металлическую трубку, внутри которой помещена спираль из нихромовой проволоки. Стенки трубки изолированы от спирали специальной магнезиевой набивкой. В качестве выводов трубчатых элементов стеклообогревателей служат шпильки, укрепленные в фарфоровых втулках. К шпилькам присоединяются концы спирали. Трубчатые элементы укреплены на кронштейнах, позволяющих регулировать положение трубок по отношению к стеклу. Кронштейны служат также изоляторами стеклообогревателёй. Места присоединения к стеклообогревателям подводящих проводов изолируют двумя слоями асбестовой ленты и слоем киперной ленты, а затем покрывают асфальтовым масляным лаком.

Номинальная мощность одного элемента стеклообогревателя ТСТ-03 составляет 0,3 кет при номинальном напряжении 275 в.
