Устройство некоторых приборов низковольтного электрооборудования троллейбусов

Электрические печи в троллейбусах

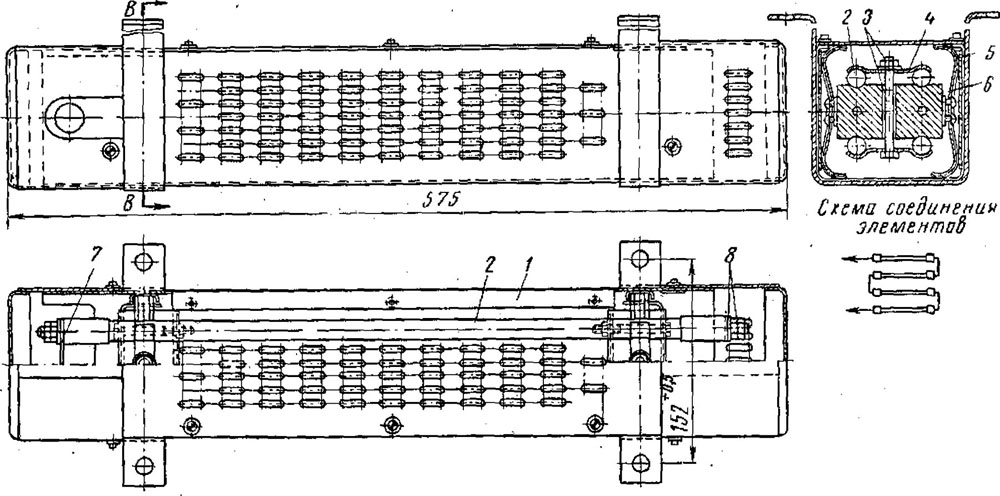

Пассажирские помещения троллейбусов обогреваются электрическими печами, конструкция которых показана на рис. 289.

В стальном корпусе 1 на изоляторах 6 смонтированы четыре нагревательных элемента 2. Крепление нагревательных элементов к изоляторам выполнено при помощи нажимных планок 4, стягиваемых болтами 3. Изоляторы жестко соединены с пружинящими планками 5, благодаря которым достигается необходимая амортизация нагревательных элементов при тряске. Нагревательные элементы последовательно соединены между собой

шинами 7. Для присоединения проводов элементы снабжены выводными контактами 8.

Электрическая печь потребляет мощность, равную 0,5 кет, номинальное напряжение печи — 184 в. Печи последовательно соединяют в две группы по три штуки в каждой.

При установке электрических печей лапки их крепления изолируют специальными шайбами и втулками. Для отражения тепла от нижней части сидений (под которыми расположены печи) над каждой печью устраивают экран из металлического листа, оклеенного асбестовым .полотном.
