Устройство некоторых приборов низковольтного электрооборудования троллейбусов

Схема соединения звуковых сигналов с реле, кнопкой и аккумуляторной батареей

На современных троллейбусах для получения более приятного звука устанавливают два сигнала —высокого и низкого тона. Сигналы включаются непосредственно кнопкой или при помощи специального реле сигналов.

Схема соединения звуковых сигналов с реле, кнопкой и аккумуляторной батареей показана на рис. 288.

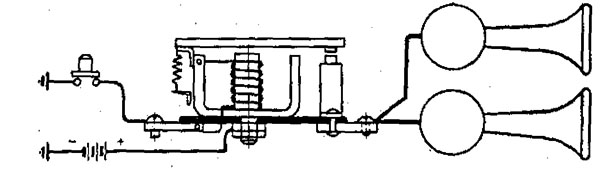

Рис. 288. Схема соединений звуковых сигналов с реле, кнопкой и аккумуляторной батареей

Реле сигналов в некоторых случаях используется для уменьшения тока, проходящего через контакты кнопки. Благодаря этому предупреждается их подгорание. На троллейбусах типа МТБ-82Д реле сигналов не применяются .
