Схемы регуляторов напряжения, ограничителей тока и реле обратного тока в троллейбусах







Схема двухступенчатого регулятора напряжения



Схема двухступенчатого регулятора напряжения изображена на рис. 281. В этой схеме общая величина добавочного сопротивления разбита на две ступени — R1 и R2. Контакты K1 закорачивают добавочное сопротивление R1 а контакты К2— сопротивление R2. Замыкание ступеней добавочного сопротивления накоротко производится последовательно.



 При размыкании контактов K1 к обмотке возбуждения генератора последовательно присоединяется первая ступень добавочного сопротивления, ограничивающая напряжение некоторым значением, соответствующим средней скорости вращения якоря генератора nср.

Когда скорость вращения якоря генератора превысит скорость nср, последующий рост напряжения вызовет увеличение тока в обмотке О и дальнейшее намагничивание сердечника электромагнита и размыкание второй пары контактов К2. При замыкании же контактов Кг в цепь обмотки возбуждения генератора включится полная величина добавочного сопротивлений R1 + R2  и постоянство напряжения генератора будет поддерживаться вплоть до максимальной скорости вращения якоря генератора nМакс-



Таким образом, при скорости вращения якоря генератора от nмин до nср регулятор напряжения работает на контактах К1 (контакты К2 все время замкнуты), а при скорости от nср до nмакс на контактах К2 (контакты K1 при этом остаются разомкнутыми).





В двухступенчатых системах искрение и подгорание контактов меньше, чем в одноступенчатых, и поэтому срок их службы выше. Недостатком двухступенчатой системы является сложность ее конструкции и регулировки. Кроме регулирования напряжения генератора, в некоторых системах осуществляется также регулирование тока путем ограничения его величины при помощи дополнительного аппарата, называемого ограничителем тока ОТ (рис. 282).

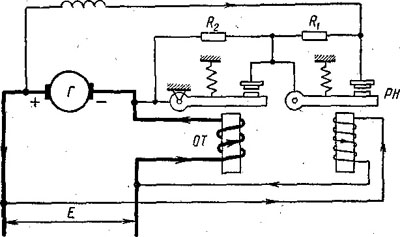

Рис. 282. Принципиальная схема соединения регулятора напряжения PH с ограничителем тока







Ограничитель тока обычно устанавливают на допустимое значение Iуст. До тех пор, пока ток нагрузки генератора не превысит этого значения, ограничитель не работает. Но как только ток нагрузки превысит значение Iуст ограничитель тока вводит в цепь обмотки возбуждения генератора добавочное сопротивление R2 и этим снижает напряжение генератора Г. В результате ток, отдаваемый генератором, уменьшится до значения Iуст, на которое отрегулирован ограничитель, а напряжение генератора упадет ниже нормального, и работа регулятора напряжения РН прекратится до тех пор, пока ток нагрузки не станет ниже тока уставки ограничителя. Тогда ограничитель вновь прекратит свою работу, и регулятор напряжения будет действовать нормально.

Таким образом, регулирование напряжения совмещается с предотвращением чрезмерной перегрузки генератора.



Применяются также схемы со смешанным регулированием, при котором величина напряжения генератора изменяется в зависимости от тока нагрузки. Такая система регулирования желательна, если генератор заряжает аккумуляторную батарею, так как в этом случае ток нагрузки сильно колеблется в зависимости от степени разряженности батареи. При зарядке сильно разряженной батареи ток нагрузки может достигнуть чрезмерно больших значений и привести, к перегреву генератора.
