Конструкция головок токоприемников штангового типа





 Одна из конструкций головки скользящего» типа ГТ-9А







На рис. 266 представлена одна из конструкций головки скользящего» типа ГТ-9А.

Ползун, отливаемый из латуни, имеет сбоку гнездо для установки скользящего контакта (угольной вставки) 2. После установки угольной вставки гнездо в ползуне закрывается штампованной щечкой. Латунный ползуна расположен на люльке 3, к которой приварены обтекатели 4 и 21.





 Подвижный кулачок 19 и болт 20 обеспечивают удобное крепление ползуна на люльке и его легкую замену. Полуоси 9, установленные в проушины стальной вилки 10, несут на себе люльку 3 и позволяют ей покачиваться в обе стороны с отклонениями на угол до 15°.




Вилка 10 при помощи жестко соединенной с ней вертикальной оси (хвостовика) 18 установлена в бронзовую втулку 17, запрессованную в отверстие


держателя 16 головки токоприемника. Вилка вместе с ползуном и угольной вставкой может поворачиваться вокруг своей вертикальной оси 18 на угол 360°. Зашплинтованное упорное кольцо 15 удерживает вилку 10 во втулке

держателя головки 16. При сходе токоприемников с контактных проводов часто происходит заклинивание головки в подвеске контактной сети, приводящее к обрыву сети или срыву головки. Для предотвращения такого заклинивания к верхней части держателя приварен обтекатель 5. В целях разгрузки полуосей 9 от прохождения через них тока и увеличения срока их службы предусмотрена электрическая связь люльки с вилкой посредством гибкого медного проводника 14. Держатель токоприемника изолирован от штанги 13 бакелитовой втулкой 12.


Между держателем и бакелитовой втулкой установлена стальная (контактная) втулка 11, с торцовой частью которой соединен наконечник 6 кабеля, напаянный на конец провода 7 штанги. Держатель укреплен (затянут) на втулке 11 хомутом 8 при помощи стяжного болта.

Головка токоприемника ГТ-9А, показанная на рис. 266, длительное время находилась в эксплуатации и была значительным шагом вперед по сравнению с другими конструкциями контактной части. Однако она имела ряд недостатков. Важнейшие из них следующие: недостаточная обтекаемость; относительная сложность замены скользящего контакта; неравномерный износ скользящего контакта; неудобный доступ к месту крепления провода штанги, вызывающий дополнительные простои и ремонты; недостаточная длина скользящего контакта, создающая высокое удельное давление его рабочей поверхности на контактный провод, а следовательно, вызывающая их повышенный износ.

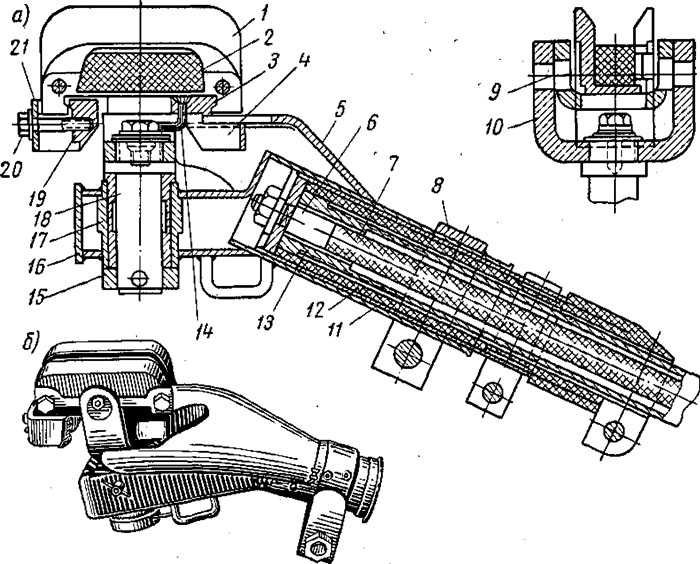

Рис. 266. Головка токоприемника ГТ-9А: а —продольный разрез, б — общий вид
