Конструкция токоприемника штангового типа





На современных троллейбусах отечественного производства применяются токоприемники типа РТ-3 и РТ-6. Токоприемники типа РТ-3 установлены на значительном количестве модернизированных троллейбусов. МТБ-82.

С 1938 г. начался выпуск более совершенных токоприемников типа РТ-б, которыми оборудовались троллейбусы последующего выпуска. Этот тип токоприемника устанавливается и теперь на троллейбусах МТБ-82Д и ЗИУ-5.

Штанговый токоприемник РТ-6Ж (рис. 263), выпускаемый нашей промышленностью, состоит из основания 1, держателя 7 с пружинами 3 и штанги 5, соединенной с держателем. Штанга изолирована в держателе бакелитовым стаканом с резиновым колоколообразным изолятором 4. Конец штанги с головкой токоприемника 6, несущей контактную часть, прижимается к проводу сети. Подвижная часть 2 основания токоприемника может вращаться на роликовых и шариковых подшипниках вертикального штыря неподвижной части. Благодаря применению в опорах подшипников качения уменьшается трение в основании.

Штанга токоприемника изготовлена в виде цельнотянутой тонкостенной трубы из высококачественной специальной стали. Труба имеет разный диаметр, увеличивающийся ступенями по мере приближения к. основанию. Один конец штанги закреплен в держателе болтами путем затяжки его разрезной части. Головка токоприемника закреплена на штанге хомутиком,
стянутым болтом. Между концом штанги и головкой токоприемника установлена изоляционная втулка (трубчатый изолятор), которая полностью изолирует контактный механизм от штанги.

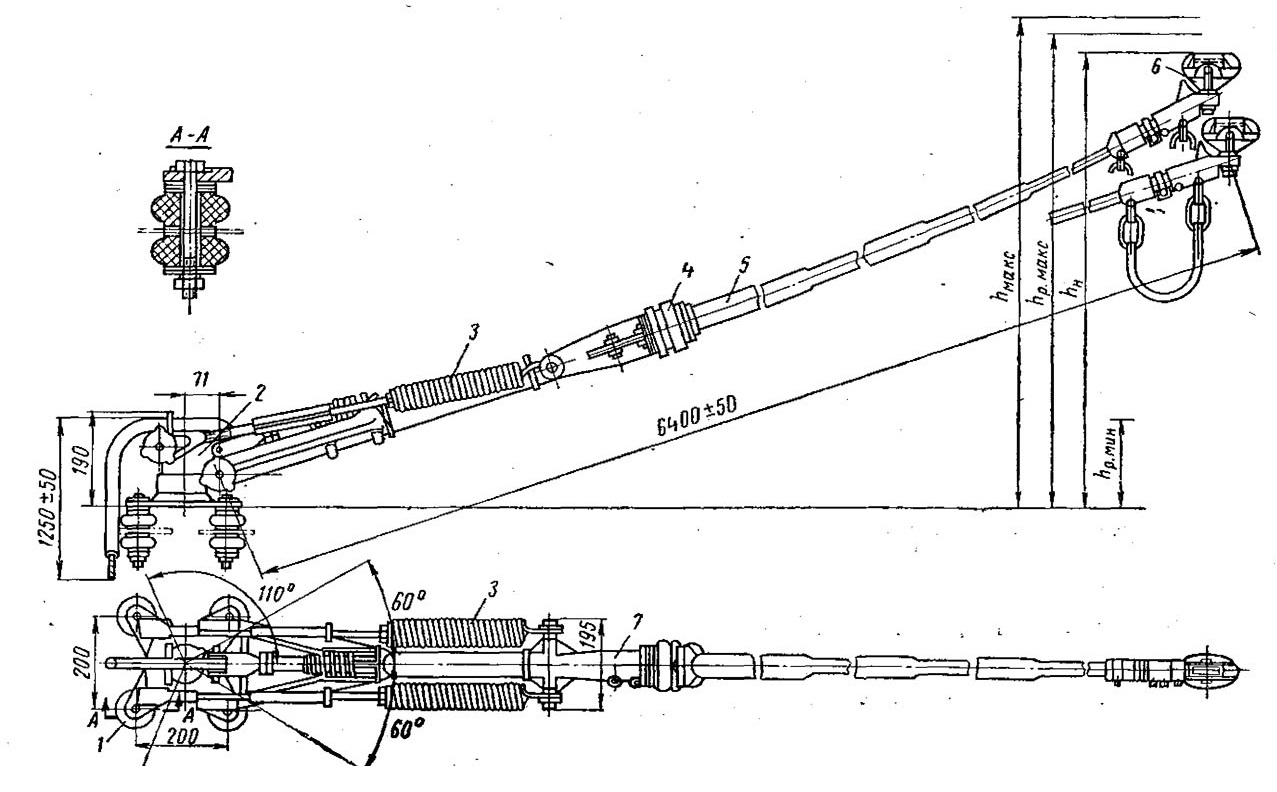

Рис. 263. Общий вид штангового токоприемника РТ-6Ж, применяемого на троллейбусе ЗИУ-5:
hрмакс— 4250 мм — максимальная высота; hр.макс = 3000 мм — максимальная рабочая высота; hн = 2700 ми — нормальная рабочая
высота; hр мин = 700 мм — минимальная рабочая высота










Крепление головки к штанге и штанги к держателю выполнено так, чтобы при случайных задеваниях за контактную сеть вырывалось не штанга из основания, а головка.

Контактная часть токоприемника соединена с силовой проводкой троллейбуса изолированным кабелем марки КРПТ или ПС-2000, сечением 35 мм2, проложенным внутри штанги.

Токоприемники установлены на крыше троллейбуса на металлическом постаменте и отделены от него фарфоровыми изоляторами.

Штанги токоприемников могут отклоняться от оси троллейбуса в горизонтальной плоскости на 110° в любую сторону; поэтому троллейбус имеет возможность отходить от оси контактных проводов на 4,5 м в обе стороны. При максимальных отклонениях троллейбуса от проводов его скорость снижают во избежание схода токоприемников. Максимальное рабочее отклонение штанги 60°.

Благодаря возможности перемещения токоприемников в вертикальной плоскости допускаются колебания высоты подвески контактных проводов от 4,5 до 6 м.

Для установки токоприемников на провода к штангам подвешена веревка на специальных кольцах, имеющих металлический остов, опрессованный изоляцией.

В табл. 24 приведены основные технические данные токоприемников штангового типа.



Т а б л и ц а 24
Основные технические данные токоприемников





Тип токоприемника

Показатели

РТ-3

РТ-6

Вес токоприемника, кг

85

74

Номинальное напряжение, в

600

600

Длительный ток, о

120

120

Высота подъема от горизонтального положения, мм:





нормальная рабочая

2600

2700

минимальная рабочая ...

700

700

максимальная в свободном состоянии

4900

4250

максимальная рабочая

3000

3000

Длина токоприемника, мм

5900 ±50

5900 ±50

Давление на провод в кГ при высоте подвески провода 5,75 м:





при опускании вниз

18

15

при подъеме вверх

8,5

9,5

Допустимое отклонение троллейбуса в обе стороны от оси

4,5

4,5

контактных проводов, м

Высота от головки токоприемника до дорожного покрытия

3500

3650

при токоприемнике, находящемся под лирой, мм .



Токоприемники РТ-6 обладают некоторыми преимуществами по сравнению с токоприемниками РТ-3. Они имеют меньший вес, более надежную электрическую изоляцию, могут эксплуатироваться при больших колебаниях высоты подвески контактных проводов, обладают большим диапазоном регулирования давления контакта на провод; статическая характеристика токоприемника РТ-6 обеспечивает большее постоянство давления его головки на контактный провод; ограничитель высоты подъема токоприемников РТ-6 имеет пружинное устройство вместо резинового буфера, установленного на РТ-3.




Вследствие значительного конструктивного усовершенствования токоприемники типа РТ-6 более устойчивы на контактных проводах, в меньшей: степени изнашивают контактные вставки и т. д.
