Защита радиоприема от помех, вызываемых электрическим оборудованием подвижного состава





Электрическое оборудование подвижного состава во время его работы служит источником помех для приемных радиоустановок, расположенных в районе контактной сети. Основными причинами возникновения радио-помех, создаваемых электрооборудованием, являются: отрыв токосъемников от контактных проводов, резкие изменения тока при включении и выключении контроллера управления и контакторов силовой цепи, искрение

на коллекторах тягового электродвигателя и других электрических машин, а также действие звуковой сигнализации.

Наблюдения и исследования, проведенные Центральной лабораторией индустриальных радиопомех и заводом «Динамо» имени С. М. Кирова, 'показали, что радиопомехи, имеют различный характер, разную частоту повторения и величину импульсов, зависящих от режима работы оборудования.

Поле радиопомех, создаваемых городским электрическим транспортом, измеряют в диапазоне частот 0,16-150 Мгц на расстоянии 10 м от источника помех.

Для защиты радиоприема от воздействий, вызываемых работой городского электрического транспорта, Министерством связи СССР установлены предельные допустимые нормы радиопомех (в мкв), приведенные в табл. 18.

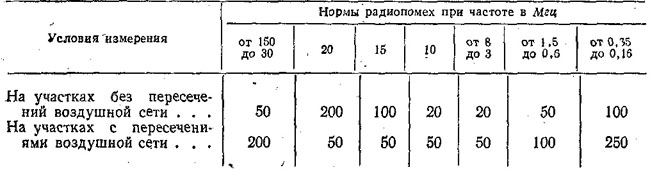

Таблица 18

Предельные нормы радиопомех (мкв)





















Защита от. излучения радиопомех в основном сводится к предотвращению их проникновения в контактную сеть. Последняя при этом действует как антенна передающей радиостанции. Защиту можно разделить на две группы: общую для всей схемы электрического подвижного состава и местную, защищающую .отдельные цепи.

В качестве общей защиты служат радиореакторы (индуктивности), представляющие собой катушки с большим диаметром без стального сердечника. Они устанавливаются на крыше подвижного состава и соединяются последовательно с токосъемниками. Обычно устанавливают по две-три катушки и параллельно каждой подключают так называемые подстроечные конденсаторы. Для токов высокой частоты каждый из таких радиореакторов, включенных параллельно с емкостью, представляет собой большое сопротивление. Он обладает некоторой резонансной частотой





при которой имеет теоретически бесконечное, а практически очень высокое сопротивление. Включая последовательно два-три реактора с различными резонансными частотами, можно получить высокое значение сопротивлений для достаточно широкого спектра излучаемых радиопомех.

В качестве местной защиты параллельно контактам электрических аппаратов и якорям электрических машин обычно включают конденсаторы, последовательно с омическими сопротивлениями (цепи RC). При разрыве дуги на контактах электрического аппарата или искрении на коллекторе электрической машины возникающий спектр токов высокой частоты замыкается через конденсаторы и гасится в цепочке RC. С этой же целью обмотки добавочных полюсов тяговых двигателей разделяются на две секции и включаются симметрично относительно якоря. Эти обмотки действуют как радиореакторы, препятствующие выходу в контактную сеть токов высокой частоты, возникающих при коммутации и искрении щеток.

Практически выбор параметров защитной схемы производится на основе экспериментального исследования помех, создаваемых электрическим подвижным составом, при помощи специальных радиотехнических приборов.
