Пневматический и электрический приводы стеклоочистителей троллейбусов





Электрическая схема привода стеклоочистителя типа СЛ18А, троллейбусов ЗИУ-5





На рис. 123 приведена электрическая схема привода стеклоочистителя типа СЛ18А, применяемого на троллейбусах ЗИУ-5.


В рассматриваемом типе стеклоочистителя щетки приводятся в действие электродвигателем постоянного тока параллельного возбуждения, получающего питание от аккумуляторных батарей напряжением 12 в. Потребляемый ток составляет 1,8 а. Пусковой аппарат представляет собой комбинированное устройство из двух выключателей А и В, имеющих одну пусковую рукоятку.

Для получения большей скорости перемещения щеток стеклоочистителя, соответствующей 45 двойным ходам в минуту, замыкается выключатель Л, а выключатель В остается в разомкнутом состоянии. В этом случае ток параллельной цепи проходит через дополнительное сопротивление 3,
благодаря чему обеспечивается минимальное поле возбуждения и, следовательно, наибольшая скорость вращения якоря 2.

Для получения малой скорости перемещения щеток, соответствующей 27 двойным ходам в минуту, необходимо замкнуть оба выключателя — А и В — при этом увеличится ток в обмотке 1 параллельного возбуждения и, следовательно, уменьшится скорость вращения якоря электродвигателя. Положение стоп достигается при размыкании выключателя А и замыкании Л. При таком соединении в обмотках электродвигателя ток может проходить только через контакты 4. Замыкание и размыкание контактов 4 один раз за один оборот осуществляется поводком стеклоочистителя. Размыкание контактов с остановкой стеклоочистителя происходит в момент расхождения щеток, когда они находятся вне поля зрения водителей и пассажиров.

Конструктивная схема механизма передачи и редуктора, осуществляющего увеличение момента, развиваемого электродвигателем, и уменьшение скорости его вращения, показаны на рис. 124. Здесь вал якоря электродвигателя 1 с помощью короткого карданного вала 2 соединен с червяком 3 редуктора. Далее ось 4 червячного колеса 5 редуктора сообщает вращающий момент механизму передачи стеклоочистителя.












Рис. 123. Электрическая схема привода стеклоочистителя типа СЛ18А, применяемого на троллейбусах ЗИУ-5

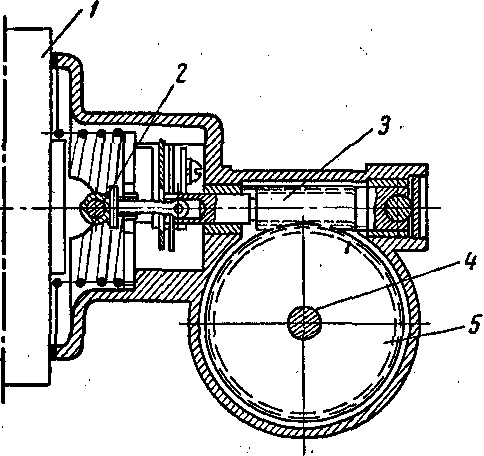

Рис. 124. Схема механизма передачи момента от электродвигателя к червячному редуктору стеклоочистителя типа СЛ18А
