Фара мотоцикла Урал М67-36

На мотоцикле устанавливается фара ФГ137.


Регулировка фары

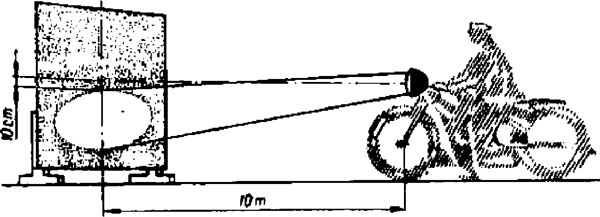

Мотоцикл (с нагрузкой) устанавливают на ровной площадке перед вертикальным экраном., расположенным на расстоянии 10 м от стекла фары (рис. 26). На экране для регулировки фары должны быть нанесены две горизонтальные линии Х—Х на высоте, равной уровню центра фары, а вторая X—Х на 10 см ниже ее, и вертикальная линия V—V по середине экрана, совпадающая с продольной плоскостью симметрии мотоцикла.

Ослабляют болты, крепящие фару, и регулируют ее по ближнему свету таким образом, чтобы левая горизонтальная часть светотеневой границы

пятна совпадала с линией X—X, а вершина угла этой границы с точкой пересечения линий X—X и V—V. Закрепляют болты крепления фары.

На щитке приборов установлены фонари контрольных ламп: слева фонарь работы генератора (красный), справа — фонарь указателей поворота (зеленый).
