Передняя вилка мотоцикла Урал М67-36

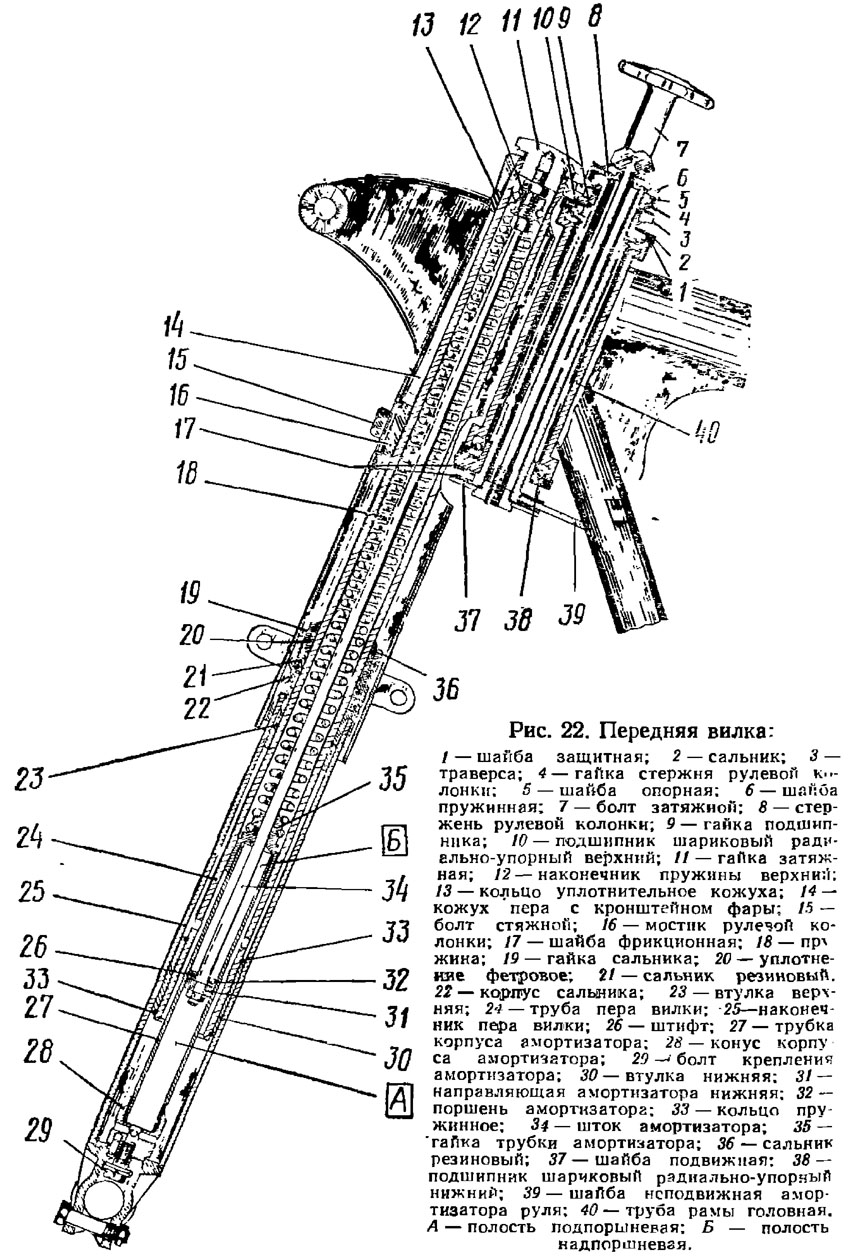

Передняя вилка телескопического типа с внутренними пружинами л гидравлическим амортизатором двустороннего действия (рис. 22) состоит т стержня 8 рулевой колонки с мостиком 76, траверсы 3, двух перьев с амортизаторами и амортизатора руля (демпфера).

Стержень рулевой колонки служит для крепления вилки к головке рамы на двух опорных шарикоподшипниках. Стержень нижним концом запрессован в мостик, а верхний его конец зажимается в головке рамы гайкой, стягивающей подшипники.

Траверса надета сверху на конические концы труб 24 перьев вилки и крепится к стержню гайкой. В два боковых разрезных отверстия мостика вставлены и закреплены стяжными болтами трубы перьев вилки.

Пружина вилки смягчает толчки, передаваемые от колеса к раме. Нижним концом пружина навернута на гайку 35 трубки амортизатора, верхним концом — на верхний наконечник 12 пружины, помещенный на штоке между ограничительными ганками. Пружина соединяет подвижную часть вилки (наконечник 25 пера вилки) и неподвижную трубу 24 пера вилки и может работать как на сжатие, так и на растяжение.

В каждом пере передней вилки установлен масляный амортизатор, предназначенный для гашения колебаний. Он состоит из трубки 27, штока 14, ганки 35 трубки и нижней направляющей 31 амортизатора. Наконечник 25 пера заполнен маслом, уровень которого должен быть выше нижней направляющей

Корпус амортизатора болтом 29 укреплен на основании наконечника пера вилки. В нижней части корпуса амортизатора имеются отверстия для прохода масла в амортизатор. ‘

Шток верхним концом ввернут в затяжную гайку 11 трубы пера. Снизу х штоку гайкой прикреплена нижняя направляющая 31 амортизатора» имеющая форму квадрата с закругленными углами. Над направляющей расположен поршень 32 амортизатора, выполненный в виде тарелки с отверстием в центре. Края поршня плотно прилегают к внутренней поверхности трубки амортизатора. Движение поршня вверх ограничивается штифтом 26. В момент, когда поршень упирается в штифт, масло свободно проходит снизу вверх через зазор между отверстием поршня и штоком.

Гайка 35 трубки амортизатора служит верхней направляющей штока и представляет собой стакан с калиброванным отверстием. Корпус амортизатора перемещается вместе с осью колеса.

В каждое перо вилки через вывернутые затяжные гайки 11 заливают 135 см3 масла, применяемого для двигателя. Для удаления масла и промывки перьев вилки необходимо отвернуть и снять наконечники (см. раздел 9,
стр. 97).

При сборке передней вилки необходимо обратить внимание на то, чтобы

между наконечниками пружины и гайкой, контрящей затяжную гайку трубы пера, остался зазор 0,2—0,5 мм, обеспечивающий свободное вращение затяжкой гайки со штоком. -

Амортизатор руля. На мотоцикле установлен амортизатор фрикционного вида (см. рис. 22). Он состоит из двух стальных шайб, подвижной 37 и неподвижной 39, двух фрикционных шайб 17 и затяжного болта 7 с головкой. Трение между стальными и фрикционными шайбами затрудняет поворот
передней вилки.

Степень затяжки амортизатора руля выбирается в зависимости от состояния дороги и скорости движения. При езде с большой скоростью, особенно на неровной дороге, болт затяжной нужно затягивать туже; при медленной или с частыми поворотами езде болт отпускается, так как сильно затянутый амортизатор затрудняет поворот руля.

Регулировать затяжку подшипников надо в такой последовательности:

вывесить переднюю часть мотоцикла так, чтобы переднее колесо не касалось грунта;

вывернуть затяжной болт амортизатора руля, снять пружинную и опорную шайбы, поддерживая рукой шайбы амортизатора;

покачивая переднюю вилку (вверх и вниз) за руль или за наконечники перьев вилки, определить наличие люфта.

Если в подшипниках есть люфт, нужно отпустить гайку 4 стержня рулевой колонки, сдвинуть вверх траверсу 3 с гайкой, предварительно ослабив затяжные гайки перьев вилки, затянуть гайку 9 подшипников до отказа, а затем отпустить на 1/6—1/8 оборота. Снова проверить наличие люфта в подшипниках.
