Система зажигания мотоцикла Урал М67-36



В систему зажигания (рис. 11) входят источники питания (аккумуляторная батарея 6МСТ9) или две аккумуляторные батареи ЗМТ6 и генератор Г424), катушка 10 зажигания, прерыватель 2 с автоматом опережения зажигания, две свечи 1, комплект электропроводов низкого и высокого напряжения, центральный переключатель с ключом 9 для включения и выключения источников питания в цепи приборов зажигания.

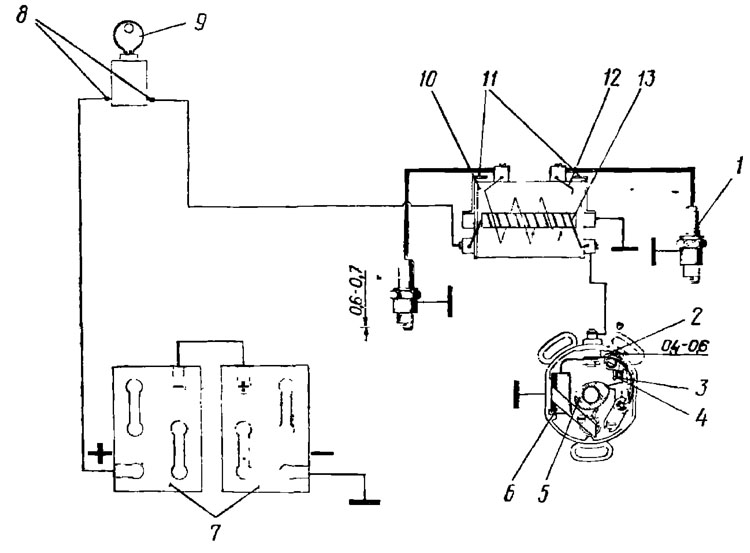

Рис 11 Схема системы зажигания

1 — свеча; 2 — прерыватель; 3 — рычаг прерывателя; 4 — контакт неподвижный; б — кулачок зажигания; 6 — конденсатор; 7— батареи аккумуляторные; 8—контакты центрального переключателя; 9 — ключ; 10 — катушка зажигания; 11 — разрядники искровые; 12 — обмотка вторичная; 13 — обмотка первичная
