Система питания двигателя мотоцикла Урал М67-36

В систему питания входят бензиновый бак, трехходовой кран с фильтром и отстойником, два карбюратора, воздухофильтр, воздушные патрубки и бензопроводы.

Бензиновый кран с отстойником

Бензиновый кран (рис. 8) верхней резьбовой частью ввертывается в футорку бензинового бака.

Рукоятка крана имеет три положения: О — кран открыт; 3 — кран закрыт; Р — кран открыт на расход резерва.

В резерве содержится около 2 л горючего.

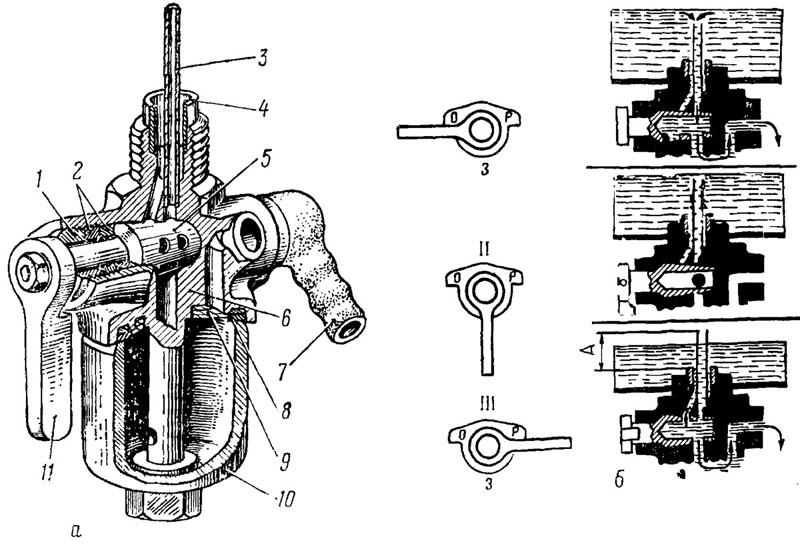

Рис. 8. Бензиновый кран с отстойником (а) и положение рукоятки крапа (б):
1 — гайка; 2—прокладки уплотнительные; 3 —трубка заборная; 4 — трубка заборная резервного топлива; 5 —золотник крана; С — корпус крана; 7 — штуцер; 8 — прокладка уплотнитель мая; Р — сетка отстойника; 10 - стакан отстойника; И — рукоятка крана; 1— открыт; II — закрыт; III — резерв; А — резерв бензина
