Подвеска полуприцепа-самосвала MA3-5232B





Устройство. Подвеска оси к раме полуприцепа осуществлена с помощью продольных полуэллиптических рессор — основной и дополнительной.

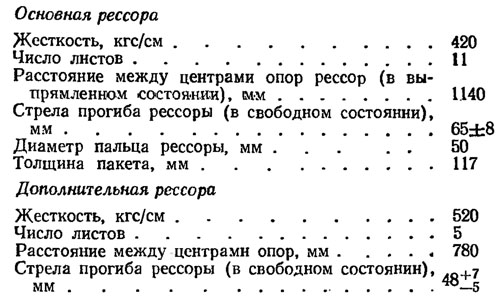

Конструкция подвески такая же, как и у полуприцепа МАЗ-5245. Отличие состоит в количестве листав основной и дополнительной рессор и их размерах (табл. 43). Поэтому в данном разделе приведены только данные, необходимые для ремонта подвески.

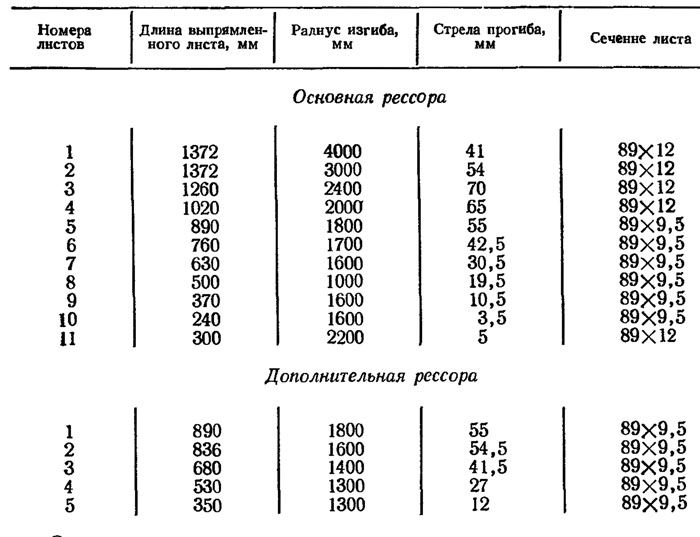

Таблица 43











Основная рессора подразделяется на две группы: первая группа рессор со стрелой .прогиба 65+8 мм, вторая со стрелой прогиба 65-8 мм. Дополнительная рессора подразделяется также на две группы: первая группа рессор со стрелой прогиба 48+7+1 мм;
вторая со стрелой прогиба 48+1-5 мм.

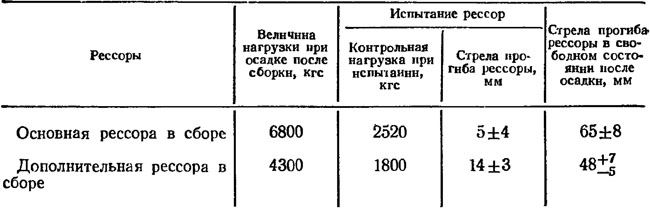

Данные для испытания рессор приведены в табл. 44.

Таблица 44
