Ремонт. Для удобства разборки опорного
устройства целесообразно снять домкраты, для чего вынуть штыри и
оси крепления домкратов.
Разборку следует проводить в следующей последовательности:

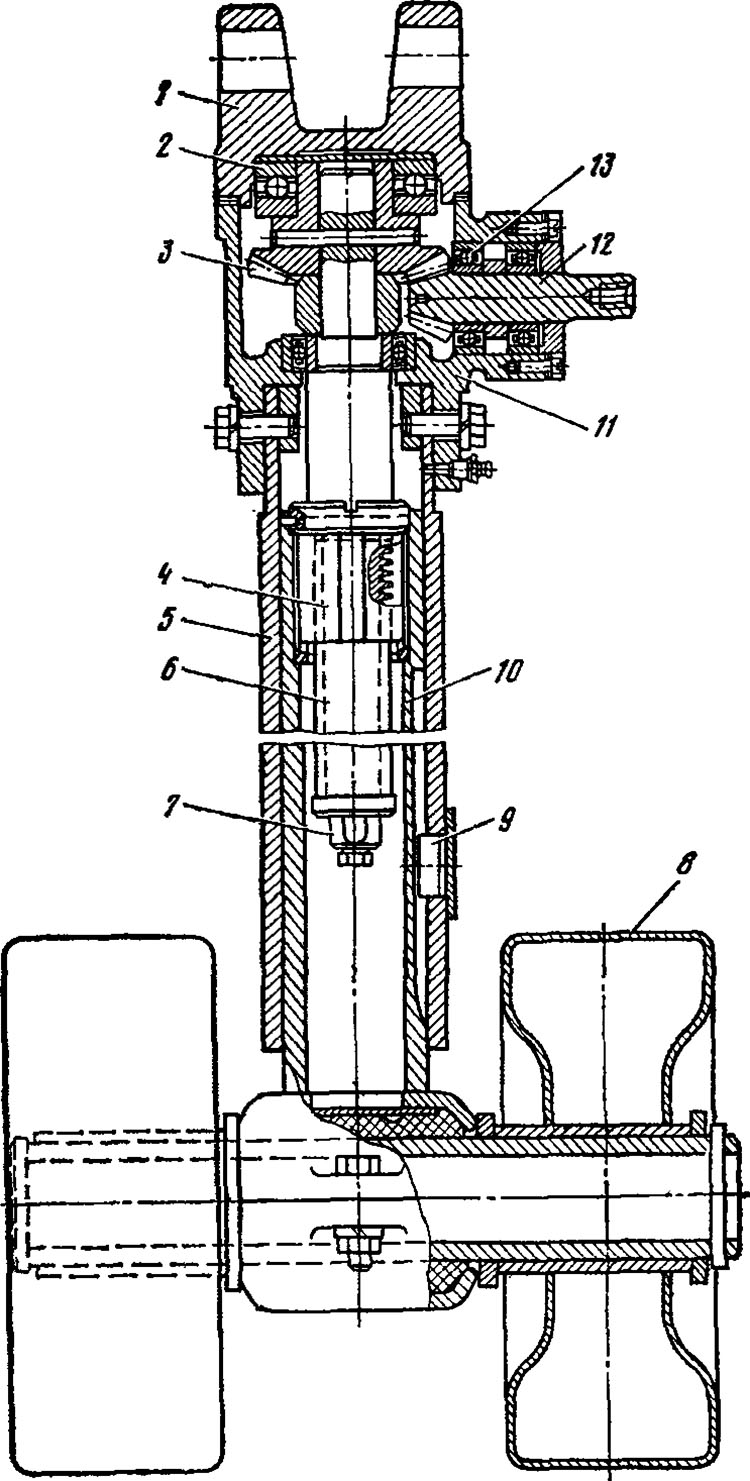

отвернуть болты и снять ось вместе с катками 8 (см. рис. 69),
затем предварительно вывернуть предохранительный винт, вывернуть
ограничитель 7;
вращая шестерню 12, вынуть выдвижную стойку 10 вместе с гайкой
4, после чего отвернуть болты, снять крышку и вынуть ведущую
шестерню 12 вместе с упорными подшипниками 13;
отвернуть болты, снять крышку 1 с картера 4 и вынуть винт 6
вместе с ведомой шестерней 3 и упорным подшипником 2;
снять корпус 5, предварительно отвернув болты на картере 11 и
сняв шпонку 9.
Сборку выполняют в обратной последовательности.
|
