ПРИЦЕП МАЗ-5224В





Двухосный низкорамный прицеп-шасси (рис. 55) грузоподъемностью 10,5 т с передней поворотной тележкой предназначен для установки несущих кузовов-фургонов и эксплуатации по дорогам с твердым покрытием. Допускается кратковременное движение по грунтовым дорогам. Буксировка осуществляется колесными тягачами типа КрАЗ, оборудованными выводами для пневматического привода тормозов и световой сигнализации прицепа.

Электрооборудование прицепа аналогично электрооборудованию прицепа МАЗ-5207В.

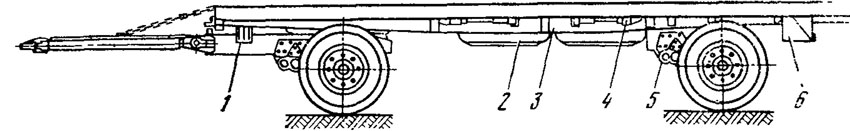

Рис. 55. Общий вид прицепа МАЗ-5224В:
1 —поворотная тележка; 2 — запасное колесо; 3—«рама; 4 — установочный домкрат; 5 — задняя тележка; 6 — ящик
