Электрооборудование прицепа МАЗ-5207В

Электрооборудование прицепа (рис. 39) подключается к системе электрооборудования тягача с помощью соединительного шланга со штепсельной вилкой и проводами в сборе, который прикладывается к каждому прицепу. Для удобства провода имеют разноцветную оплетку. Провода собраны в отдельные пучки, покрытые наружной оплеткой, что значительно повышает срок службы электропроводки.

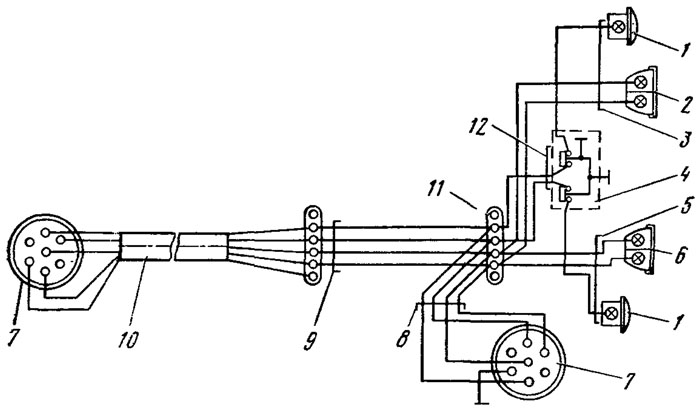

Рис. 39. Принципиальная схема электрооборудования:
I — указатель поворота; 2 — фонарь задний правый; 3 — пучок проводов заднего правого фонаря; 4 — выключатель ламп указателя поворота; 5 — пучок проводов левого заднего фонаря; € — фонарь задний левый; 7 — штепсельная розетка; 8 —пучок проводов штепсельной розетки; 9 — пучок проводов по лонжерону; 10 — соединительный шланг с проводами и вилкой в сборе: 11 — соединительная панель; 12— пучок проводов выключателя ламп указателя поворотов
