Задняя ось и
ступицы прицепа МАЗ-5207В
Задняя ось 10 (рис. 33) прицепа представляет собой трубчатую
балку с запрессованными в нее цапфами 9, на которых монтируют
ступицу 4 колеса на двух конических роликоподшипниках. К оси
приварены фланец 8 крепления суппорта и рессорные площадки.
Ступица заднего колеса и ее крепление такие же, как и переднего
колеса. Техническое обслуживание и ремонт оси и ступицы
аналогичны обслуживанию и ремонту оси и ступицы переднего
колеса.
|

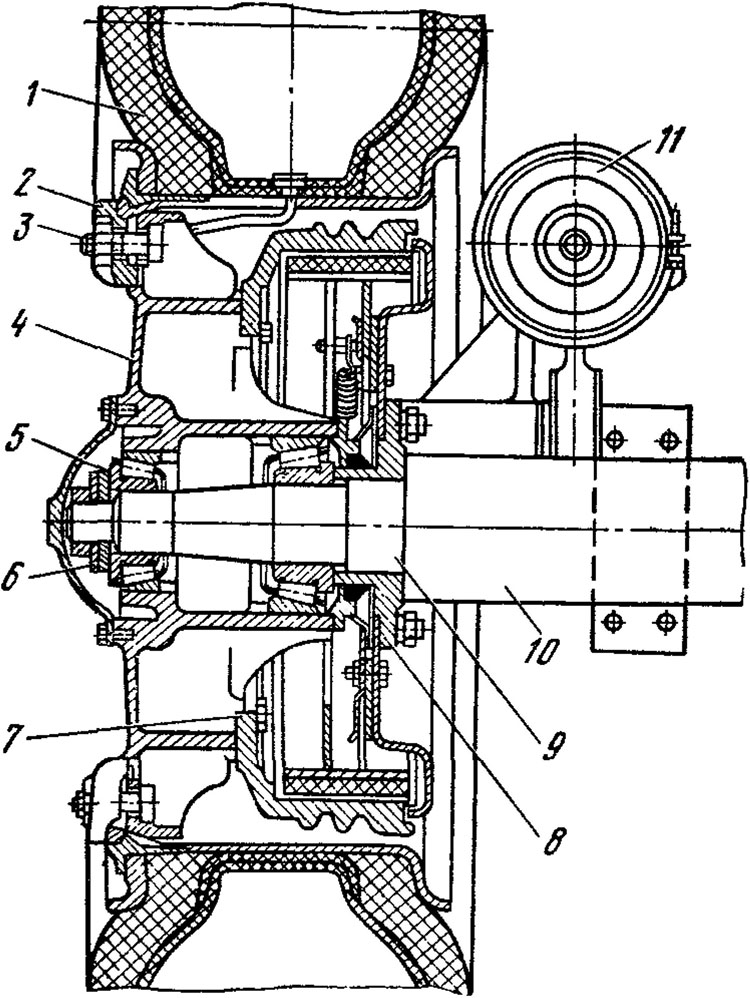

Рис. 33. Задняя ось с колесом:
1 — колесо; 2 — прижим; 3 — болт крепления колеса; 4 — ступица; 5 —
подшипник; б — гайка в комплекте с контргайкой, шайбой, стопорной
шайбой; 7 — тормозной барабан; 8 — фланец крепления суппорта; 9 — цапфа
колеса; 10 — ось прицепа: 11 — тормозная камера
