Электромагнитный клапан системы предпускового подогрева двигателя с подогревателем марки ПЖБ-200

Электромагнитный клапан

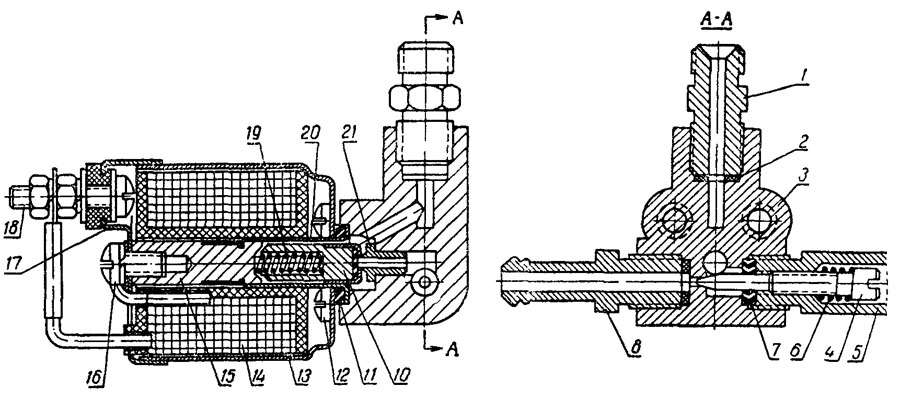

(рис. 106) установлен на трубопроводе 11 (рис. 103), предназначен для автоматического перекрытия подачи топлива из бака в горелку подогревателя при выключенном вентиляторе.

На основании 3 (рис. 106) закреплен винтами корпус 13 клапана, закрываемый крышкой 17. К крышке винтом 16 крепится стержень 15 с завальцованной на нем направляющей втулкой 20. В корпусе 13 на направляющей втулке установлена катушка 14 клапана. В отверстии направляющей втулки свободно перемещается сердечник 10. При выключенном электромагнитном клапане сердечник поджимается пружиной 19 к седлу 21 клапана, запрессованному в основание 3.



В основании клапана установлены: штуцеры подвода 1 и отвода 8 топлива и регулировочная игла 4. Регулировочная игла ввернута в резьбовое отверстие гайки 5 сальника и фиксируется в заданном положении пружиной 6. Для уменьшения количества подаваемого топлива иглу ввертывают, для увеличения вывертывают. Соединение иглы с основанием клапана уплотнено сальником 7.

Электромагнитный клапан подключается в сеть клеммой 18, смонтированной на крышке его корпуса.

При включении электромагнитного клапана его сердечник 10 втягивается внутрь направляющей втулки и топливо из бачка поступает в горелку котла подогревателя.
Электромагнитный клапан проверяют на герметичность на специальной установке под вакуум в 1000—1100 мм водяного столба, падение вакуума за 0,5 мин не допускается. Клапан должен четко срабатывать при напряжении 9 в.
