ЗАМОК В ДВЕРИ КАБИНЫ
ТРАКТОРА ДТ-75
В середине передней части дверей внутри
корпуса размещен замок, прикрепленный к внутреннему листу
четырьмя винтами 6. Механизм замка собран на основании 1 (рис.
100), выштампованном из стального листа. Передний и задний края
основания замка отогнуты, в них имеются окна для задвижки 2 и
одного конца шплинта 4.

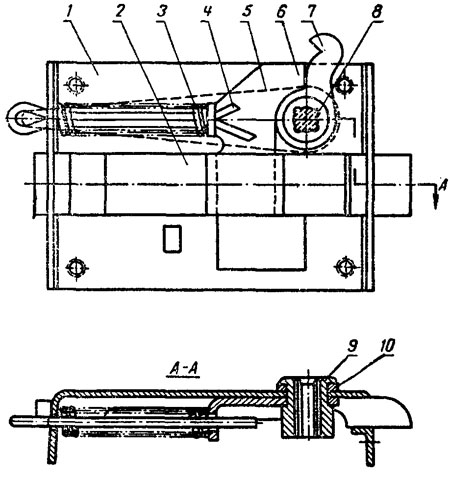

Рис. 100. Замок дверей кабины:
1 — основание замка; 2—задвижка; 3— пружина; 4 — шплинт; 5
—рукоятка; 6 — скоба; 7 — кулачок: 8—стержень рукоятки; $ —
втулка; 10 — шайба.
Задвижка 2, свободно перемещающаяся в окнах основания, соединена
неподвижно со скобой 6, в отогнутое ушко которой вставлен другой
конец шплинта 4. На шплинт надета пружина 3, отжимающая скобу 6,
а вместе с
ней и задвижку замка вперед до упора скобы
в кулачок 7. Кулачок установлен неподвижно вместе с шайбой 10 на
втулке 9, свободно вставленной в отверстие основания замка.
Во внутреннее профильное отверстие втулки вставлен стержень, на
концы которого насажены рукоятки 5.
На рисунке показано крайнее переднее положение задвижки 2, при
котором в закрытой кабине конец задвижки заходит с внутренней
стороны за упор на боковой стенке и дверь кабины открыть нельзя.
При повороте рукоятки двери жестко связанный с ней кулачок 7
отодвигает скобу 6 с задвижкой 2 внутрь замка, дополнительно
сжимая пружину 3. Конец задвижки отодвигается от упора боковой
стенки,- и дверь кабины может свободно открываться. После того
как рукоятка дверей будет отпущена, пружина замка вновь
отодвинет задвижку в крайнее переднее положение. При закрывании
двери задвижка замка скользит по скосу упора боковой стенки,
сжимая пружину и отодвигаясь внутрь до тех пор, пока не пройдет
упор и под действием пружины замка не займет первоначальное
положение.
Замки дверей кабины, так же как шарниры петель кабины и
стеклоподъемник, смазывают графитовой смазкой.
У правой двери кабины к крышке внутреннего листа прикреплен
подлокотник 9 (рис. 99), служащий опорой для правой руки
тракториста.
Внутри кабины, в заднем левом верхнем углу, укреплены болтами
футляр 10 (рис. 98) аптечки и кронштейн с бачком 7.
В левом переднем углу, ниже окна, встроен ящик для личных вещей
тракториста, а над левым передним окном, на шаровой опоре,
закреплено зеркало заднего вида 21.
|
