Навесные орудия для трактора ДТ-75

В отличие от прицепных навесные орудия соединяют с трактором в двух или трех точках: одной верхней и одной нижней или одной верхней и двух нижних. Верхней точкой А (рис. 93) соединения орудия с трактором является передний конец верхней тяги, установленный на траверсе верхней оси. Нижними точками соединения служат головки нижних тяг, расположенные на нижней оси. При соединении нижних тяг на одной центральной головке получается вторая точка соединения орудия с трактором. Установка верхней и нижних тяг по такой схеме представляет собой двухточечную наладку механизма навески.


При установке нижних тяг на боковые головки нижней оси получают две нижние точки соединения орудия с трактором. В сочетании с


верхней точкой образуется трехточечная связь или трехточечная наладка механизма навески. При такой наладке блокировочные цепи удлиняют с помощью запасных звеньев 49, установленных на стремянках нижних тяг.

В зависимости от особенностей конструкции навесных и полунавесных орудий применяют двух- или трехточечную схему. Схема наладки механизма навески для каждого навесного или полунавесного орудия приводится в инструкции по эксплуатации этого орудия.

Применение дополнительной верхней точки соединения орудий с трактором необходимо для подъема и продольной устойчивости навесных орудий с одним опорным колесом (плуги) или с двумя колесами, расположенными в одной поперечной плоскости относительно продольной оси трактора (сеялки). При работе с такими орудиями силы сопротивления обрабатываемого пласта почвы, воздействуя на рабочие органы орудия, стремятся повернуть его относительно шарнирных точек соединения нижних тяг механизма навески с орудием в сторону трактора. Этому препятствует верхняя тяга, задний конец которой установлен на стойке навесного орудия, жестко связанной с его рамой. При подъеме навесных орудий и переездах трактора с поднятыми орудиями верхняя тяга удерживает их от поворота относительно задних шарниров нижних тяг в продольно-вертикальной плоскости. В поперечной плоскости устойчивое положение навесных и полунавесных орудий с одним опорным колесом или двумя опорными колесами, расположенными в плоскости движения трактора, обеспечивается вертикальными раскосами. При этом вилки и нижние винты раскосов жестко соединяют пальцами.

Подъем навесных орудий происходит следующим образом. При нагнетании масла в нижнюю полость цилиндра поршень вместе со штоком перемещается вверх. Шток свободно поворачивает соединенный с ним рычаг 29 (рис. 92) до тех пор, пока опорная площадка рычага не упрется в такую же площадку на нижней стороне левого подъемного рычага. После этого подъемные рычаги вместе с рычагом 29 будут поворачиваться вверх, пока поршень не упрется в верхнюю крышку цилиндра. Нижние тяги, соединенные с подъемными рычагами раскосами, будут также подниматься

вместе с присоединенным к ним навесным орудием. Верхняя тяга, соединенная со стойкой навесного орудия, будет поворачиваться вверх одновременно с нижними тягами. При этом между рамой орудия и поверхностью почвы образуется угол, величина которого в зависимости от высоты стоек навесных орудий будет находиться в пределах 10—25°. Благодаря такому углу предотвращается задевание орудия за почву при переездах трактора по пересеченной местности. Ударные нагрузки, возникающие в звеньях механизма навески и узлах навесных орудий при переездах трактора по неровностям почвы, смягчаются амортизатором верхней тяги. Кроме того, амортизатор способствует уменьшению раскачивания трактора.

В сравнении с прицепными навесные орудия имеют меньший вес. Нижние тяги механизма навески крепят на орудиях на такой высоте, при которой в момент заглубления их образуется наклон нижних тяг в сторону трактора.

Этот наклон приводит к возникновению вертикальных составляющих от сил, действующих вдоль тяг, которые, складываясь с весом навесного орудия, обеспечивают его заглубление при любом фоне почвы.

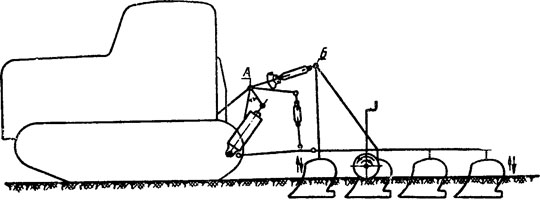

При работе трактора с навесными орудиями, имеющими значительную длину (плуги, культиваторы и др.), расстояние АБ (рис. 93) между точками крепления верхней тяги постоянно меняется вследствие сжатия амортизатора верхней тяги.

Амортизатор предотвращает возникновение в звеньях механизма навески чрезмерных нагрузок и улучшает копирование агрегатом рельефа почвы.

При работе трактора с навесными орудиями, которые заглубляются принудительно, левый подъемный рычаг 28 (рис. 92) и рычаг штока 29 соединяют жестко пальцем, устанавливаемым в отверстия 5. Запрещается вставлять палец в отверстия 5 при работе с плугами, культиваторами, сеялками и другими машинами и орудиями, не требующими принудительного заглубления, так как это может вызвать их поломку.

Опускание навесных орудий, не требующих принудительного заглубления, и их работа происходят при «плавающем» положении рычагов распределителя.
