ПОДВЕСКА ТРАКТОРА ДТ-75

Сборный клин

 Сборный клин (рис. 77) состоит из разрезной втулки 3 с коническим внутренним отверстием, круглого конического клина 4 с резьбовым хвостовиком и глухой гайкой 5. Втулка 3 на всей длине имеет фрезерованную площадку, которой она повернута к лыске оси качания и прижата к ней в результате распора конической поверхности, происходящего при затяжке гайки 5.

При такой конструкций клина исключается возможность неправильной установки оси качания, так как пока лыска оси качания не будет выставлена параллельно оси отверстия клина, его нельзя установить на место. При этом в каретку сборный клин в соответствии со своим названием устанавливают в собранном виде, как показано на рисунке 77, но гайку 5 не затягивают, чтобы не вызвать преждевременного распора разрезной втулки 3.

Для исключения поворота круглого клина 4 в его конической поверхности сделано отверстие, куда запрессован штифт 8, упирающийся в момент затяжки гайки 5 в стенку прорези втулки 3.

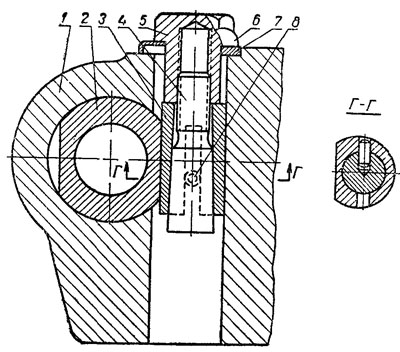

Рис. 77. Сборный клин:
1 — внутренний балансир; 2 — ось качания; 3 — разрезная втулка; 4 — конический клин; 5 —гайка; 6 — отгибная шайба; 7 — опорная шайба; 5 —штифт.

Необходимо учитывать при установке клина, что опорная шайба 7 и отгибная контрящая шайба 6 не прижимаются к балансиру затягиванием резьбового соединения клина. Поэтому перед окончательной затяжкой гайки 5, когда втулка 3 достаточно плотно прижата к оси качания, нужно ударом молотка по гайке 5 осадить шайбы до плотного прилегания к балансиру.

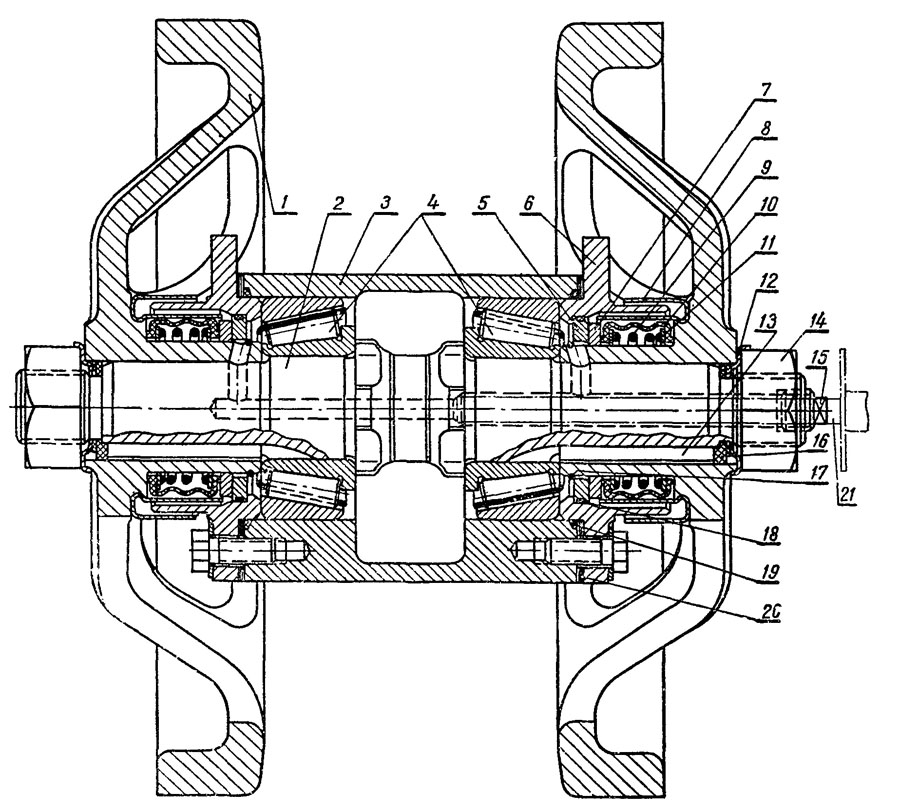

В нижней части балансиры имеют развитую головку, в расточку которой на роликовых конических подшипниках установлена ось 2 (рис. 78) катков. Она удерживается внутри балансиров от осевого смещения коническими подшипниками, нижние кольца которых упираются в бурты, выштампованные в средней части оси.

Наружные кольца подшипников поджимаются корпусами 6 уплотнений, привернутыми четырьмя болтами к балансирам.

На выступающие концы оси до упора в нижние кольца подшипников напрессованы стальные опорные катки 1, закрепленные на оси гайкой 14 и призматической шпонкой 13.

Опорные катки, отлитые из высокоуглеродистой стали, имеют утолщенные ободья, закаленные токами высокой частоты для большей износоустойчивости.

Правильно установленная ось с закрепленными на ней катками свободно вращается в подшипниках и имеет определенный осевой люфт, который регулируют прокладками 20, устанавливаемыми между фланцами корпусов уплотнения и торцевыми стенками головки балансира. При уменьшении количества регулировочных прокладок корпус 6 центрирующим буртиком продвигает наружное кольцо подшипника внутрь балансира, уменьшая тем самым зазоры в подшипниках и соответственно осевой люфт оси катков.

Следует иметь в виду, что уменьшать или увеличивать количество регулировочных прокладок необходимо одновременно и равномерно с обеих сторон головки балансира.

Конические роликовые подшипники оси катков работают в жидкой смазке, которую заливают во внутреннюю полость головки балансира. Вытекание смазки и попадание в нее посторонних примесей предотвращаются уплотнением на ступице опорного катка, устроенным следующим образом. В корпус 6 вставлено металлическое круглое кольцо 5, в канавку которого помещено резиновое кольцо 18, обеспечивающее герметичность и неподвижность соединения кольца с корпусом.

К кольцу 5 прижимается пружиной 9, заключенной в чехол 10 из маслостойкой резины, малое металлическое кольцо уплотнения 7, свободно надетое на ступицу опорного катка. Благодаря двум лыскам па ступице катка малое кольцо с профильным отверстием и резиновый чехол с пружиной вращаются вместе с катком. В резиновый чехол для полного прилегания его к малому уплотнительному кольцу и торцу ступицы катка, а также для предохранения чехла от прорывов концами пружины вставлены нажимные металлические шайбы 11.

Для удобства сборки и устранения заворачивания концов резинового чехла его собирают с пружиной уплотнения и шайбами отдельно до установки в каток. Пружину уплотнения предварительно сжимают до высоты, равной 27,5 мм, и связывают в двух местах нитками.

Течь масла между фланцем корпуса 6 уплотнения и торцевой поверхностью головки балансира, а также из-под гайки 14 оси катков предотвращается резиновыми кольцами 19 и 16. Герметичность в месте контакта неподвижного кольца 5 и вращающегося вместе с катком малого уплотнительного кольца 7 создается плотным прилеганием точно обработанных поверхностей этих деталей. Во время эксплуатации трактора поверхности колец дополнительно притираются, в результате чего улучшается герметичность соединений. Для обеспечения высокой износоустойчивости уплотнительные кольца изготовляют из качественной легированной стали и закаливают.

При сборке и установке опорных катков надо тщательно следить за тем, чтобы поверхности колец были чистыми и покрыты тонким слоем смазки, так как даже мелкие частицы
пыли способствуют неплотному прилеганию колец и появлению на них задиров, вызывающих течь масла.

У каждого кольца притирается только одна сторона, поэтому при установке необходимо следить, чтобы они прижимались одно к другому только этими поверхностями. Отличить поверхности можно по кислотным клеймам, которые ставят на непритертой стороне. Круглое уплотнительное кольцо ставят клейменой поверхностью к упорному бурту корпуса уплотнения. Малое кольцо клейменой стороной прижимается к резиновому чехлу.

Для удобства монтажа опорного катка с собранными на нем кольцом 7, резиновым чехлом с пружиной и нажимными шайбами на конце ступицы опорного катка в канавку устанавливают пружинное стопорное кольцо 17. При снятом катке уплотнительное кольцо 7 под действием пружины упирается в стопорное кольцо, тем самым предохраняя детали уплотнения от спадания со ступицы.

Для защиты от непосредственного попадания грязи узел уплотнения закрыт дополнительно лабиринтом. Этот лабиринт образуется двухстенным штампованным колпаком 8, приваренным к ступице катка и входящим между стенками колпака цилиндрическим хвостовиком корпуса 6.

Масло для смазки подшипников оси катков заливают через ее центральное отверстие, закрываемое пробкой 15.

Два радиальных отверстия в оси и расположенные против них отверстия в ступицах опорных катков соединяют центральный канал через сепараторы конических подшипников с внутренней полостью головки балансира.

Масло подается нагнетателем, наконечник которого вставляется в центральный канал до упора в уступ, расположенный за первым радиальным отверстием. Под давлением масло поступает по центральному каналу до второго радиального отверстия и через него во внутреннюю полость головки балансира. Вытесняемый воздух и старая смазка выходят наружу через первое радиальное отверстие и зазор между наконечником нагнетателя и внутренними стенками центрального канала.

Детали конических роликовых подшипников воспринимают большую нагрузку, поэтому неправильная или несвоевременная их регулировка, а также недостаточное количество смазки или плохое качество ее могут снизить работоспособность и долговечность узла.
