ЗАДНИЙ МОСТ ТРАКТОРА ДТ-75

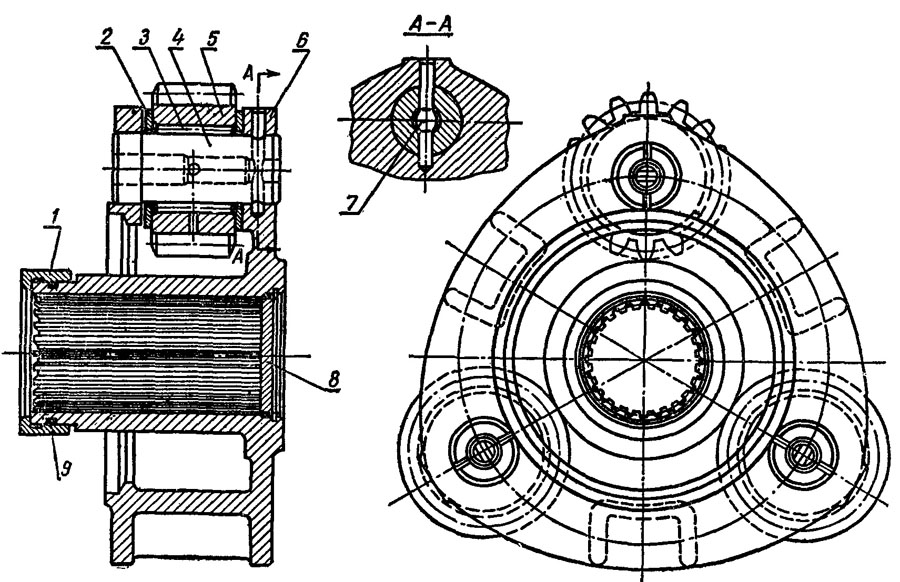

Водило 6 (рис. 66) представляет собой стальную отливку, состоящую из двух фланцев треугольной формы, связанных между собой литыми перемычками. К центру одного фланца прилита ступица. По углам фланцев водила расположены три нары цилиндрических отверстии. В эти отверстия запрессованы оси 4, на которые через игольчатые ролики 3 опираются сателлиты 5.

Оси сателлитов цилиндрической формы. Концы их, обращенные в сторону ступицы.

несколько увеличены по диаметру, в результате чего при запрессовке в водила не повреждаются поверхности осей под ролики.

Смазка к роликам подводится через сквозное осевое и два радиальных отверстия, имеющихся в оси.

От перемещения в отверстиях водила оси 4 удерживаются штифтами 7.

По сторонам сателлитов установлены стальные закаленные шайбы 2, ограничивающие

осевое перемещение сателлитов и предохраняющие внутренние торцы водил от износа.

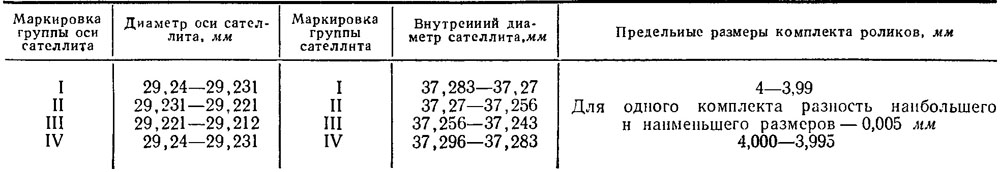

Для обеспечения нормальных величин зазоров в подшипниках сателлитов, при которых достигается их центрирование и исключается заклинивание роликов при работе, сателлиты, оси и ролики перед сборкой комплектуют по размерам сопрягаемых поверхностей (табл. 11).


В ступице водила имеется шлицевое отверстие с цилиндрической выточкой. В эту выточку установлена заглушка 8 с уплотнительным резиновым кольцом, которая предотвращает перетекание масла, находящегося в отсеке планетарного механизма, в сухие отсеки тормозных устройств.

Заглушка зафиксирована стопорным кольцом.

На противоположный конец ступицы напрессовано чугунное кольцо 1 торцевого уплотнения центрального отсека. Соединение ступицы с кольцом уплотнено резиновым кольцом 9.

Все три сателлита каждого водила одновременно входят в зацепление с зубьями коронной шестерни и солнечных шестерен.

Солнечные шестерни 2 (см. рис. 65) установлены на бронзовых втулках 18, запрессованных внутрь стаканов 20.

Перемещение солнечных шестерен в осевом направлении ограничено: к центру — торцами фланцев водил, в которые через закаленные кольца упираются солнечные шестерни, от центра — торцами буртов бронзовых втулок 18. В эти торцы через кольца 13 упираются стопорные кольца, установленные в канавках солнечных шестерен. Кольцами 13 также ограничивается и осевое перемещение водил 6.

Масло, разбрызгиваемое вращающимися
деталями и стекающее по перегородкам отсека, попадает через отверстия в стаканах 20 на поверхности солнечных шестерен. Перетеканию масла в сухие отсеки препятствуют резиновые сальники, запрессованные в расточки фланцев стаканов 20.

Внутри солнечных шестерен смонтированы торцевые уплотнения 19, которыми также задерживается перетекание масла в сухие отсеки.
