УВЕЛИЧИТЕЛЬ КРУТЯЩЕГО МОМЕНТА ТРАКТОРА ДТ-75



Корпус муфты свободного хода



Корпус муфты свободного хода в сборе показан на рисунке 59.

При вращении водила в направлении вращения коленчатого вала двигателя (по часовой стрелке, если смотреть на него спереди) ролики 53 (см. рис. 57) через плунжеры 65, дополнительно сжимая пружины, увлекаются кольцом 64 в направлении увеличения клинообразного зазора и не препятствуют вращению водила.

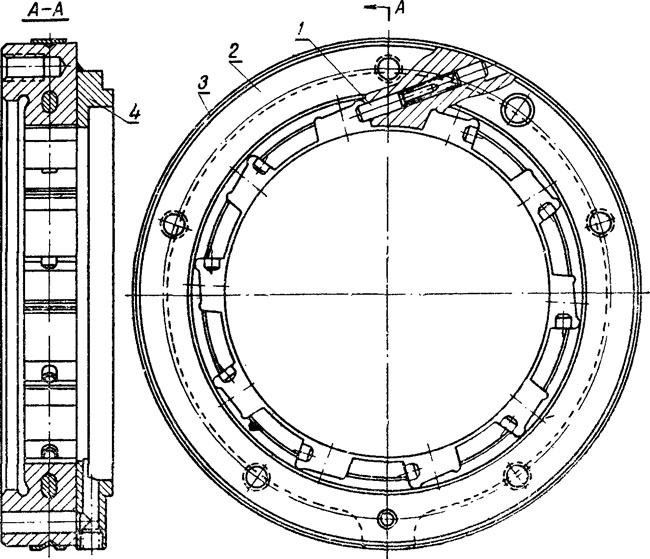

Рис. 59. Корпус муфты свободного хода:
1 — плунжер; 2—корпус муфты свободного хода; 3 — предохранительное кольцо; 4 — кольцо.









В обратном направлении водило не может вращаться, так как ролики 53, заклиниваясь между поверхностью кольца и криволинейными поверхностями пазов корпуса муфты свободного хода, удерживают его от вращения.

Вращение водила происходит при выключенном УКМ, когда оно связано муфтой сцепления увеличителя с ведущим валом 31, получающим вращение от двигателя.

При включении УКМ его муфта сцепления выключается, водило отъединяется от ведущего вала и останавливается муфтой свободного хода.

Муфта сцепления УКМ фрикционная, сухая, однодисковая, постоянно замкнутого типа. Ступица 20 муфты сцепления установлена на шлицевом конце водила и удерживается на нем стопорными кольцами. Внутри нее имеется кольцевая хорошо обработанная плоская поверхность, к которой при включенной муфте прижимается нажимным диском 18 ведущий диск 19. Наружный бурт ступицы имеет три сквозных паза. В них с небольшим зазором входят три прямоугольных выступа нажимного диска 18, представляющего собой плоское кольцо с тремя прямоугольными выступами на наружной поверхности с отверстиями под болты 56. Нажимной диск может только перемещаться по пазам ступицы вдоль оси муфты. Вращению его относительно ступицы 20 препятствуют выступы.

Ведущий диск 19 представляет собой отштампованный из листовой стали диск, к которому с двух сторон для увеличения трения приклепаны фрикционные кольца, а в цент-
ральной части — кольцо с внутренними шлицами. Этими шлицами ведущий диск 19 свободно посажен на шлицы ступицы 14, установленной на шлицах ведущего вала 31. Таким образом, при вращении ведущего вала 31 вместе с ним постоянно вращается и ведущий диск 19.

На наружную поверхность ступицы 20 муфты сцепления, до упора в ее торец, плотно надет и прикреплен к ней болтами, расположенными с торца, штампованный из листовой стали опорный диск 17, предварительно собранный с нажимным диском 18, шестью парами пружин 16 и рычажками 58. Пружины установлены в стаканах 15, вставленных в отверстия, расположенные на торце опорного диска 17, и удерживаются в этих отверстиях буртами. Будучи предварительно сжаты, эти пружины одними концами упираются в дно стаканов, а другими через центрирующие шайбы и термоизоляционные прокладки — в торцы расточек нажимного диска. В результате этого ведущий диск 19 зажимается между нажимным диском 18 и ступицей 20. При этом ведущий вал 31 через ступицу 14, ведущий диск 19 и ступицу 20 муфты сцепления оказывается связанным с во-дилом. При вращении ведущего вала вместе с ним будет вращаться и водило — муфта сцепления будет включена.

Если нажимной диск 18 будет отведен от ведущего диска 19, то вращение ведущего вала 31 и водило станет независимым — муфта сцепления будет выключена. Включают и выключают муфту сцепления с помощью механизма выключения.

К опорному диску 17 приклепаны три кронштейна. В отверстия ушек этих кронштейнов установлены оси, на которых смонтированы отжимные рычажки 58. Короткие плечи этих рычажков имеют отверстия и поперечно расположенные пазы прямоугольной формы. В эти отверстия пропущены болты 56, заплечики которых входят в пазы. На резьбовые концы регулировочных болтов, выходящих с противоположной стороны из отверстий нажимного диска, навинчены регулировочные гайки 55. Таким образом, короткие плечи отжимных рычажков оказываются связаны с нажимным диском. Пружины 57 постоянно прижимают отжимные рычажки пазами коротких плеч к заплечикам болтов. При повороте рычажков, когда их короткие плечи отходят от опорного диска 17, нажимной диск отходит от ведущего диска 19 и муфта выключается.

Для того чтобы рычажки 58 и болты 56 перемещались свободно, без заедания, под регулировочные гайки 55 устанавливают шайбы с фасонными опорными поверхностями и опорные поверхности нажимного диска под эти

шайбы также обрабатывают фасонно.
