Искрогаситель двигателя СМД-14 трактора ДТ-75



На уборке зерновых или на других работах, где несгоревшие раскаленные частицы, вылетающие с выпускными газами, могут вызвать пожар, вместо эжектора 7 (см. рис. 25) на выпускную трубу устанавливают искрогаситель с эжектором в верхней части.

Искрогаситель крепят при помощи хомута к выпускной трубе. Он состоит из основания 5 (рис. 38), корпуса 3 конусной формы, крыльчатки 4 с шестью профилированными лопатками, приваренной к основанию корпуса. Сверху к нему прикреплен эжектор 1 с трубкой 2.

Выпускные газы, проходя через крыльчатку, получают вращательное движение. Содержащиеся в них раскаленные несгоревшие частицы под действием центробежных сил отбрасываются к основанию корпуса.

Конусная форма корпуса увеличивает интенсивность вращения частиц при подъеме потока выпускных газов по спирали, что способствует более эффективному искрогашению.

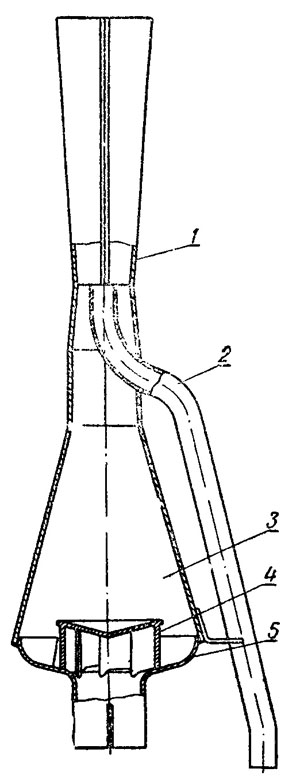

Рис. 38. Искрогаситель:
1 — эжектор; 2— трубка эжектора; 3~ корпус искрогасителя; 4 — крыльчатка; 5 — основание корпуса.
