КАРТЕР РАСПРЕДЕЛИТЕЛЬНЫХ ШЕСТЕРЕН ДВИГАТЕЛЯ СМД-14

Картер распределительных шестерен прикреплен болтами к передней плоскости блок-картера. Точность положения относительно него картера шестерен обеспечивается установкой последнего по бурту втулки 5 (см. рис. 6) передней опоры распределительного вала и по бурту оси 4 промежуточной шестерни. Картер шестерен закрывается крышкой 11 (рис. 8). Картер и его крышка изготовлены из чугуна.

В картере шестерен расположена трубка 2 для подвода масла к подшипнику шестерни привода топливного насоса. Трубка одним концом соединена при помощи штуцера 4 с масляным каналом блок-картера, а другим — с отверстием в картере шестерен, которое сообщается с отверстием в установочном фланце топливного насоса.

Крышку картера шестерен устанавливают по двум направляющим втулкам 15, запрессованным в блок-картер, и крепят к нему болта-
ми. На фланце 6 крышки устанавливают счетчик мото-часов. В резьбовое отверстие крышки ввернут упорный винт 16 для регулировки осевого перемещения распределительного вала.

Передняя опора 14 двигателя стальная, центрируется относительно крышки картера направляющим пояском и крепится к ней при помощи шпилек. В центральное отверстие передней опоры установлен маслоотражатель 12 и запрессован самоподжимной сальник 13, которые уплотняют носок коленчатого вала.

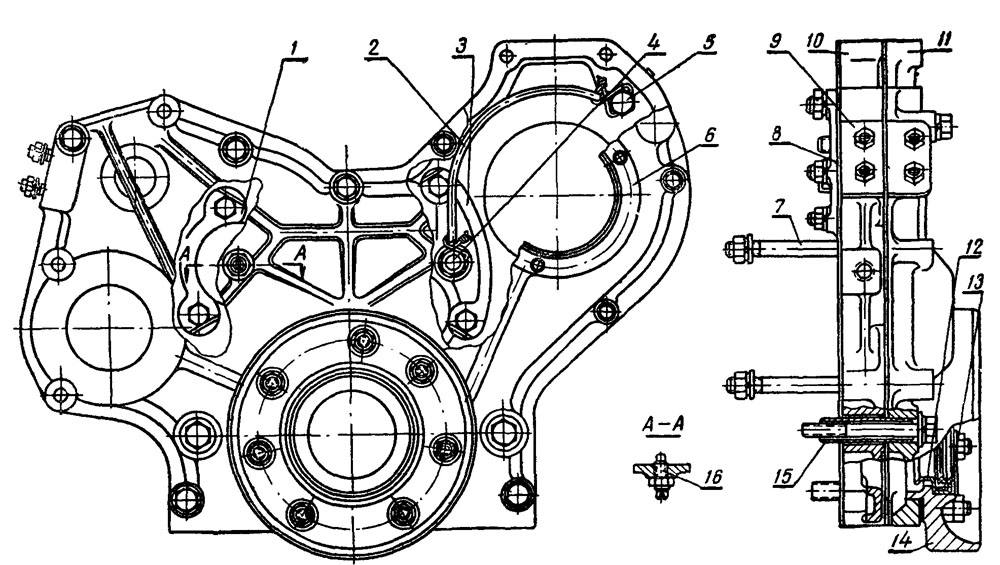

Рис. 8. Картер распределительных шестерен:
1 и 3 — замковые шайбы: 2 — трубка; 4 и 5 — штуцеры; 6 — фланец; 7 — шпилька крепления гидравлического насоса; 8 — крышка люка; 9— площадка для крепления генератора; 10 — картер шестерен; 11 — крышка картера шестерен; 12—маслоотражатель; 13—сальник; 14 — передняя опора; 15 — направляющая втулка; 16 — упорный винт.
